一、设备组成

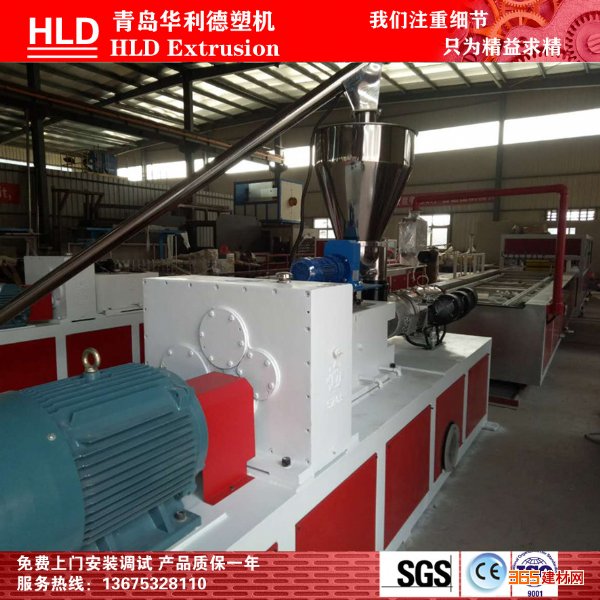

1、SJSZ-65/132 锥形双
螺杆挤出机（含螺旋
上料机） 1台
2、异型材模具（请选择型号及规格后报价）
3、GD600/6000标准型真空定型平台 1台
4、GQ600/2500标准型牵引切割一体机 1台
5、GF600/4000全自动卸料平台 1台
PVC
集成墙面生产设备
二、生产技术指标：
适用原料： PVC粉料
挤 出 量： 180-200Kg/h
线 速 度： 0.5-3M/min
中 心 高： 1000mm
压缩空气： 0.5m3/h
循环水量： 5m3/h
实际用电： 50kw/h （装机容量 约120KW）
三、设备配置
1、SJSZ-65/132 锥形双
螺杆挤出机 1.1自动上料系统 2.2kw 1 /套
1.2交流
电机 37KW 1 /套
1.3调速装置 (ABB ) 1 /套
1.4 具体要求：
由于采用新设计优化的螺杆和套筒，使挤出机具有如下优点，高塑化率，熔体均匀，生产连续稳定。高性能的
齿轮箱
减速机（江阴齿轮箱厂）扭矩大，寿命长，噪音低。驱动马达，为交流电机。
1）型号 SJSZ-65/132
2）螺杆
—直径 65/132mm
—长径比 22：1
—材质 38CrMoAlA
—表面处理 渗氮，抛光
—转速 1-32r/min
—产地 德玛吉螺杆
3）机筒 (—材质 38CrMoAlA
—内表面处理 渗氮，衍磨
—加热方式 陶瓷
加热圈 —加热功率 22kw
—冷却系统 机筒
风机冷却
—冷却功率 0.37kw×3
4）减速机、分配箱（江阴产）
—箱体材质 HT200
—齿轮形式 斜齿轮
—浸润方式 浸油式斜齿轮润滑
—齿轮表面淬火硬度 （磨齿） HRC54-62
—轴材质 高强度
合金钢—冷却方式 内循环水冷却
5）计量喂料
—方式 双螺杆喂料
—材质 40Cr
—电机功率： 1.1kw
6）自动
加料机 —方式 螺旋上料方式
—功率 2.2kw
7） 驱动电机
—方式 交流电机
—功率 37KW
—
电机控制器 变频调速（ABB）
8) 真空系统
真空泵 2.2kw
9）电器
控制柜接触器 西门子
温控仪表 欧姆龙
空气开关 施耐德
变频器 ABB
2、模具
—规格：（请提供型材详细截面图纸）
3、真空定型台
—与水接触部分材质
不锈钢—平台长度 6000mm
—平台宽度 180mm
—真空泵功率 5.5kw ×1台 7.5KW一台
—真空度 0.9Mpa
—
水泵功率 2.2kw
—气体
接头 G1/2” 36
—水
管接头 G1/2” 36
—定型模
支撑架 铸铝T型槽道轨用于固定定型模上
—电控柜和面板 包括防水功能
—真空定径平台和牵引连接 由引导螺杆连接，
减速电机驱动
—平台可三维调节 前后 上下 左右
PVC集成墙面生产设备
4、

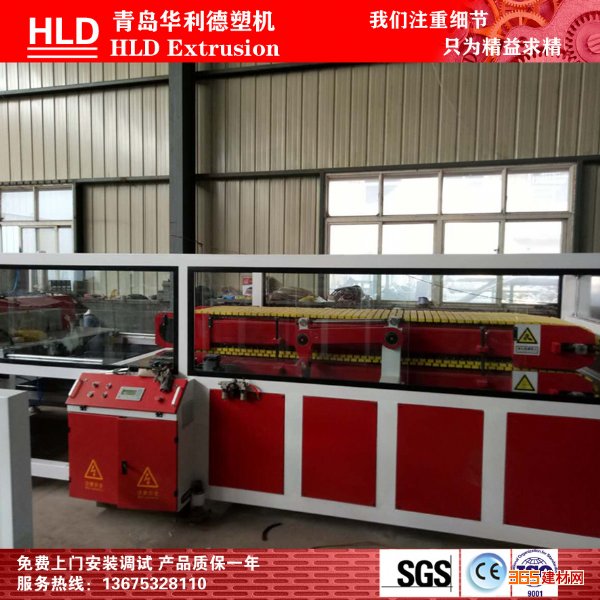

牵引机切割一体机
牵引装置设计为可在连续稳定状态下牵引型材，结构紧凑，免维护的结构和运行中的绝对平稳，是其突出特点。
—牵引方式 履带牵引
—夹紧形式 气动
—有效履带架长度 2500mm
—胶块宽度 600mm
—牵引速度 0.3-5m/min
—驱动电机
齿轮减速机，3KW×2台
—电机控制器方式 变频控制（ABB）
利用
行程开关可精确定长或采用可调节长度测量装置,包括一个增量
编码器和一个测量轮，安装在牵引机上，这样能准确计长切割。
—方式
锯片切割
—夹紧方式 气动
—
工作台位移方式 气动平移
—切割范围 ≤650mm
—切割精度 ≤1mm
—切割功率： 2.2KW
6、旋转储料架
—方式 气动自动下料
—堆料长度 4000mm
