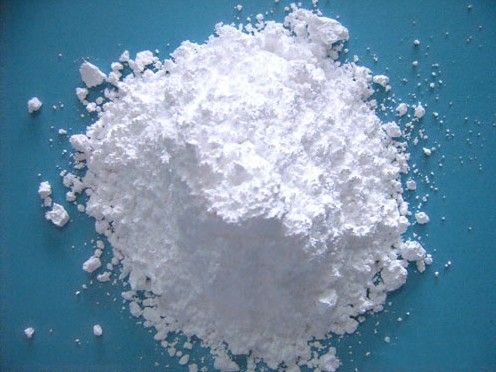

是一款性能优异的协效
阻燃剂，他完全不同于市面上的硼酸锌、水滑石等类型协效剂。其主要成分为锡酸亚硅，同卤素阻燃物质共同作用在气态状态下熄灭火焰。它们的第二个作用是在固态状态下加快碳的生产。这两种化合物是真正意义上的氧化物混合物，硅原子和锡原子分布在晶体格中，这种晶体的化学分布使得锡酸亚硅具备防火性能。协效阻燃剂目前主要是用于替代国家限制开采的三氧化二锑阻燃剂，该材料环保的同时还可显著降低客户产品的生产成本。目前客户已经应用于PP,ABS,HIPS,PVC
电线电缆，PBT,PA等阻燃改性中，受到广大客户的广泛好评。
阻燃特点：
1．白度高(大于98％)且耐高温（TGA 1％失重温度大于600℃），特别适用于PA、PBT、PET、PP、ABS、HIPS、PE等材料，制备的产品不变色，热稳定性好。
2、该产品可以等量代替50％的三氧化二锑且价格便宜，因此可以为客户大大降低生产成本。
3、该产品替代50％的三氧化二锑后，制备的产品比完全用三氧化二锑的改性产品相比较，拉伸强度、弯曲强度等相同，但是材料的断裂伸长率及抗冲击强度等要显著提高。同时在阻燃材料中还起到一定的阻燃抑烟抗滴落效果，是一种理想的协效阻燃剂。
*用量：
在ABS、PBT、PET、PA、PS、PP、PE的卤系阻燃体系中，按取代50％的三氧化二锑用量添加。
实际应用举例：
1．阻燃ABS的改性配比
序号 ABS％ 十溴二苯乙烷％ Sb2O3％ CPE/增韧/PTFE％ 协效阻燃剂％
硫酸钡％ 阻燃等级
1 82 11 4 3 0 0 UL94V-0(3.2mm)
2 82 11 2 3 0 2 不阻燃
3 82 11 2 3 2 0 UL94V-0(3.2mm)
备注：以上三配方材料各项力学性能无明显变化。
2、阻燃PP改性配方
序号 共聚PP％ TBC Sb2O3％ 协效阻燃剂％
滑石粉％ 阻燃等级
1 91 6 3 0 0 UL94V-2(1.6-3.2 mm)
2 91 6 1.5 0 1.5 不阻燃
3 91 6 1.5 1.5 0 UL94V-2(1.6-3.2mm )
备注：以上三配方材料各项力学性能无明显变化。
3、阻燃PBT改性配方
序号 PBT 玻纤％ 阻燃剂BEO％ Sb2O3％ 协效阻燃剂％ 滑石粉％ 阻燃等级
1 52 30 12 5 0 0 UL94V-0(1.6-3.2 mm)
2 52 30 12 2.5 0 2.5 不阻燃
3 52 30 12 2.5 2.5 0 UL94V-0(1.6-3.2mm )
备注：以上三配方材料各项力学性能无明显变化。
