WS2815智能外控集成
LED光源主要特点
● 控制电路与RGB芯片集成在一个5050封装的元器件中，构成一个完整的外控像素点。
● 12V供电电压，有效降低整个像素点的工作电流，降低
线路板压降，*大限度
保证像素点在很远距离传输时达到良好的混光一致性。
● 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
● 每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示。
● 端口扫描频率2KHz/s。
● 串行级联接口，能通过一根信号线完成数据的接收与解码。
● 断点续传，额外增加一路信号线，实现双路信号传输，在单个像素点损坏的情况下，不影响整体显示效果
● 任意两点传传输距离在不超过5米时无需增加任何电路。
● 当刷新速率30帧/秒时，级联数不小于1024点。
● 数据发送速度可达800Kbps。
● 光的颜色高度一致，性价比高。
主要应用领域
● LED全彩
发光字灯串，LED全彩软
灯条硬灯条，LED护栏管。
● LED
点光源，LED像素屏，LED异形屏。
产品概述

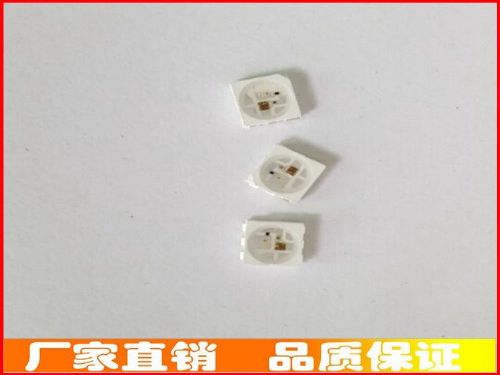

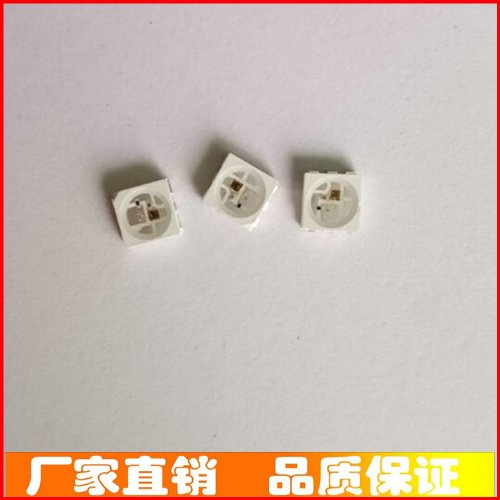

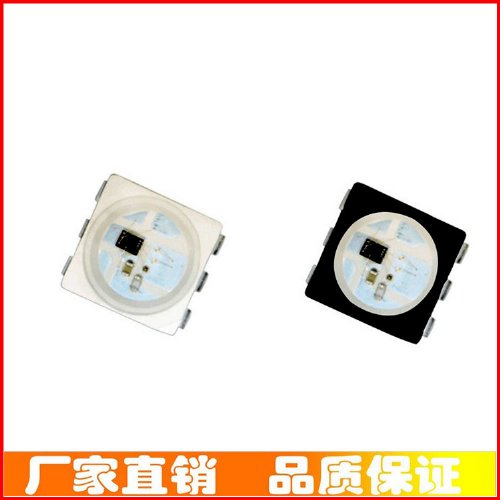

WS2815-MINI是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同，
每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路、高精度的内部
振荡器和高精度恒流
控制模块，有效保证了像素点光的颜色高度一致。实现双路信号传输，在单个像素点损坏的情况下，不影响整体色彩的显示。
数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被*一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。
BIN端接收到数据信号吞噬24bit数据后，和DIN端数据比较，若DIN端无信号，BIN端有接收到信号，切换到BIN端接收输入信号，确保其中一个IC的损坏不会影响信号的级联传输，控制IC保持在BIN端口接收状态，直到断电后的下次开机重新确认。
高达 2KHZ的端口扫描频率，在高清
摄像头的捕捉下都不会出现闪烁现象，非常适合高速移动产品的使用。
300us以上的RESET时间，出现中断也不会引起误复位，可以支持更低频率,价格便宜的MCU。
