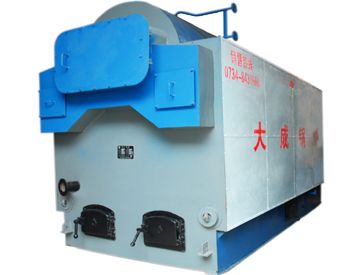

是我厂设计的新型适应于生物质燃料的特种
锅炉。锅炉系卧式三回程水火管组合结构。在锅筒内布置有螺纹烟管，炉膛两侧设有水冷壁管，采用水平固定炉排。配有引
风机，
鼓风机进行机械通风，并实行自动给水，高低水位报警、极限水位联锁和超压停炉。该炉整体出厂，安装简便，运行机械故障少，维修方便，运行经济。
主要技术参数与尺寸
型号
技术参数
单位
DZG1-0.7
(1.0)-BMF
DZG2-1.0
(1.25)-BMF
DZG4-1.25
(1.6)-BMF
DZG6-1.25
(1.6)-BMF
DZG8-1.25
(1.6)-BMF
DZG10-1.25
(1.6)-BMF
额定蒸发量
t/h
1
2
4
6
8
10
工作压力
Mpa
0.7(1.0)
1.0(1.25)
1.25(1.6)
1.25(1.6)
1.25(1.6)
1.25(1.6)
饱和蒸汽温度
℃
170(184)
184(193)
193(204)
193(204)
193(204)
193(204)
给水温度
℃
20
20
20
20
20
20
爱热面积
本体
㎡
41
59
110
152
184
240
省煤器
9.3
22
53
105
131
175
炉排有效面积
㎡
1.4
3.4
4.6
7.2
9
12
适应燃料
生物质颗粒
锅炉燃料消耗量
Kg/h
168
320
650
960
1360
1680
锅炉热效率
％
85
85
85
85
85
85
锅炉总耗电量
KW
14.5
24
40.9
59
71.2
92.2
*大运输件尺寸
m
4.4*2.1*2.9
4.6*2.5*2.7
5.8*2.8*3.3
6*2.9*3.3
6.6*2.9*3.3
7*3.3*3.68
*大运输件重量
t
14
17
22
32
43
59
安装后外形尺寸
m
5.6*3.1*4.3
7.4*3.5*4.3
11.1*3.6*4.5
11.3*3.9*4.7
12*3.9*4.6
12.2*4*4.2
