是由高分子乳液与各种无机添加剂经科学配方加工制成的双组分水性
防水涂料。
BJS-165A
聚合物水泥防水涂料突出
丙烯酸酯聚合物乳液为主的性能，形成的涂膜延伸率高（200％以上）、耐侯性好，主要用于非长期浸水环境下。
BJS-165B聚合物水泥防水涂料突出高铝高铁水泥为主的性能，形成的涂膜强度高（1.8Mpa以上）、耐水性好，主要用于长期浸水环境下的防水工程。
特点
● 聚合物水泥防水涂料是
水性涂料，*无害，*属绿色环保型产品，属国家重点*的材料之一，可用于饮用水工程。
● 涂膜具有较高抗拉强度，耐水、耐侯性好。
● 可在潮湿基层上施工并粘结牢固。
● 冷施工，操作方便，基层含水率不受限制，可缩短工期。
● 颜色可调，具有防水装饰双重功能。
适用范围
“BJS-165A”主要适用于非暴露屋面、厕浴间及外墙的防水、防渗和防潮等非长期水浸泡的防水工程；也可用于地下工程以及隧道、洞库等涂膜防水。用在潮湿或干燥的混凝土、金属、塑料、瓷器、保温层、等多种基面上同样适用，具有较好的粘接力。该材料还可调成腻子状用作粘接或密封。
“BJS-165B”主要适用于长期浸泡水环境下的防水工程如泳池、水池、水利工程等，也可用于地下工程以及隧道、洞库等涂膜防水，用在潮湿或干燥的混凝土、金属、塑料、瓷器、保温层、等多种基面同样非常使用，具有较好的粘接力。该材料还可调成腻子状用作粘接或密封。
性能指标

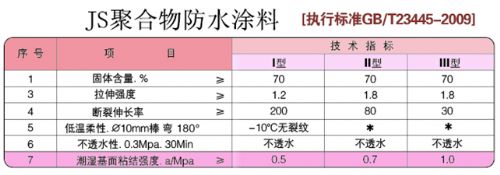

请查看图片3详细内容
施工工艺
● 施工工艺流程
基层准备→材料调配→细部附加防水层施工→大面防水层施工→检查验收→保护层施工
● 基层准备
处理基层表面平整、坚实、无尖锐角、浮尘和明水，并按设计要求做好防水节点处理。油污清除干净，低凹破损处修平。
● 配料
按产品包装上标注的液料、粉料和水的比例进行配比。水的填加量可适当调节，以调整涂料粘稠度，满足立面和平面不同部位的施工要求。
聚合物水泥防水涂料的配合方法为先将液料和水倒入
搅拌桶中,在手提电动
搅拌器不断搅拌下将粉料徐徐加入其中，至少搅拌5分钟，彻底搅拌均匀，呈浆状无团块。
● 细部附加防水层
按设计要求在留设凹槽内填密封材料,在阴阳角、管根等细部应多遍(2-4遍),地下工程宜夹铺一层胎体增强材料。
● 大面防水层施工
防水涂膜应多遍涂布，宜至少四遍完成，每遍涂布时间一般间隔8h，冬季宜延长。*一遍涂膜应薄涂以0.2—0.3㎜为宜，以后每遍涂膜厚度以 0.4-0.5mm为宜，涂料用量约0.8kg/㎡，不宜一遍过厚，立面施工以不加水或少加水为宜，以免涂料流淌，致使立面厚度不易达到设计厚度，同时导致阴阳角堆积料过厚，产生裂纹。加铺胎体增强材料时,胎体应铺平,无皱折,搭接不少于100mm，施工时先涂料，铺好后上面再刷一遍涂料。
涂膜防水层完成经验收合格后，应按设计要求进行保护隔离层施工。
注意事项
● 聚合物水泥防水涂料严禁在雨天、雾天、五级以上大风天施工,不得在施工环境温度低于5℃及高于35℃或烈日暴晒时施工。
● 铺贴胎体增强材料时，应使胎体层充分浸透防水涂料不得有露槎及皱褶。
● 涂膜验收完成后应及时进行保护层的施工。
● 按工程进度配制材料数量，配好的材料应在2小时内用完。
