为额定电压12KV、三相交流50Hz的户外配电设备。 主要用于开断、关合电子系统中的负荷电流、过载电流及短路电流。适用于
变电站及工矿企业配电系统 中作保护和控制之用，及农村电网频繁操作场所。也可作为电网的分段开关，加装控制器后，可实现配 网自动化。
常用型号规格
ZW32-12/630-12.5 ZW32-12/630A-12.5KA
ZW32-12/630-20 ZW32-12/630A-20KA
ZW32-12/630-25 ZW32-12/630A-25KA
ZW32-12/1000-20 ZW32-12/1000A-20KA
ZW32-12/1000-25 ZW32-12/1000A-25KA
ZW32-12/1250-20 ZW32-12/1250A-20KA
ZW32-12/1250-25 ZW32-12/1250A-25KA
ZW32-12/1600-31.5 ZW32-12/1600A-31.5KA
ZW32-12/1600-40 ZW32-12/1600A-40KA
ZW32-12/2000-31.5 ZW32-12/2000A-31.5KA
ZW32-12G/630-20 ZW32-12G/630A-20KA
ZW32-12G/630-25 ZW32-12F/630A-25KA
ZW32-12F/630-20 ZW32-12M/630A-20KA
ZW32-12F/630-25 ZW32-12M/630A-25KA
ZW32-12M/630-20 ZW32M-12G/630A-20KA
ZW32-12M/630-25 ZW32M-12G/630A-25KA
ZW32Z-12/630-20 ZW32ZF-12/1250A-25KA

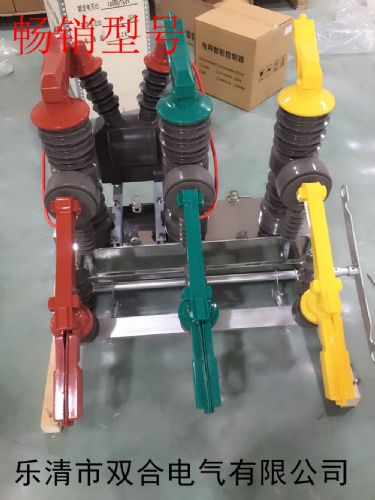

ZW32-12系列户外交流高压真空
断路器主要技术参数：
1 额定电压 KV 12
2 额定电流额 A 630
3 工频耐压（lmin） kV 42
4 雷电冲击耐压（峰值） kV 75
5 额定短路开断电流 KA 12.5、16、20
6 额定短路关合电流（峰值）KA 31.5、40、50
7 额定峰值耐受电流 KA 31.5、40、50
8 额定短路耐受电流4s KA 12.5、16、20
9 额定操作顺序 分-0.3s-合分-180s-合分
10 额定短路电流开断次数 次 30
11 极间中心距离 mm 340±1.5
使用环境
1、海拔2000m及以下；
2、周围空气温度：上限+40℃，下限-40℃；
3、风压不超过700Pa(相当于风速34m/s)；
4、振幅：无常性剧烈震动；
5、地震热度不超过8度；
6、没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。
订货须知：
a. 产品名称、型号、额定电压、额定电流及额定短路开断电流；
b. 额定操作电压及储能电动机额定电压；
c. 所配电流
互感器电流比及准确级次；
d. 箱体外壳的材质及颜色；
e. 若有其它特殊要求订货时协商。
