一、混凝土构件基底处理：
（1）用吹风、哄干机将混凝土表面保持干燥，并无油污、附着物。
（2）混凝土表面蜂窝、麻面等缺陷部位应予剔除，对疏松部位进行凿出干净后，用提高一级的砼振捣修补。
（3）混凝土若产生的结构贯穿裂缝，需用环氧树脂及其他技术进行封闭处理。
二、裂缝是目前*为常见的房屋质量问题之一。一位民间验房师向记者表示，在他所验过的几百套房子中，没有裂缝问题的房子数量为零。“由于现在很多房子都是混凝土现浇板，出现不同程度的裂缝，几乎是不可避免的。”那么，哪种裂缝需要注意？裂缝的危害到底有多大？房屋裂缝，是这样产生的？从事建筑工程行业的许先生告诉记者，当前商品房中经常出现的墙体楼板裂缝，主要有斜向裂缝、垂直裂缝、水平裂缝、混合裂缝(X裂缝)等。温差是引起墙体裂缝*常见的原因。由于一般材料都会热胀冷缩，在混合结构中，不同材料之间的膨胀系数不一样，当温度变化时，
钢筋混凝土屋盖、楼盖、圈梁与邻接的砖墙伸缩不一，形成温度差，从而容易使房屋结构开裂。这种情况在边套特别是西边套的房子中出现得比较多。
三、施工质量能够得到保证：
碳纤维布材料性能是柔软，形状可任意塑造，能采用技术处理办法保证被加固对象表面无气泡、无空隙存在。
四、施工非常方便，现场无须任何借助任何大型施工设施和机械用具。
五、产品特点:
强度高,密度小,厚度薄,基本不增加加固构件自重及截面尺寸。适用面广,广泛适用于建筑物桥梁隧道等各种结构类型,结构形状的加固修复和抗震加固及节点的结构加固。施工便捷,无需大型机具设备,没有湿作业,无需动火,无需现场固定设施,施工占用场地少,施工工效高。高耐久性,由于不会生锈,非常适合高酸,碱,盐及大气腐蚀环境中使用。
六、适用范围:
适用于各种结构类型,各种结构部位的加固修补,如梁,板,柱,屋架,桥墩,桥梁,筒体,壳体等结构。适用于港口工程和水利水电等工程中混凝土结构,砌体结构,木结构的补强和抗震加固,特别适合于曲面及节点等复杂形式的结构加固。基层混凝土的强度要求不低于C15。施工环境温度在5~35℃范围内,相对湿度不大于70％。
七、

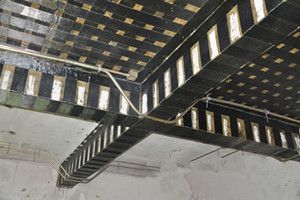

碳纤维加固施工步骤,
混凝土构件表面处理——涂刷底胶——粘贴碳纤维布——涂刷保护胶——养护——梁体其他部分涂装——质量检验,
八、碳纤维加固施工工艺,
1)混凝土构件表面处理,
先将混凝土构件表面残缺,破损部分剔凿,清除干净并达到结构密实部位。检查外露钢筋是否锈蚀,如有锈蚀,需进行必要的除锈处理。对经过剔凿,清理和露筋的构件残缺部分,用高于原构件混凝土强度的环氧
砂浆进行修补,复原,达到表面平整。
裂缝修补:缝宽小于0.2mm的裂缝,用
环氧树脂胶泥进行表面涂抹密闭;大于或等于0.2mm的裂缝用环氧树脂灌缝。(具体施工见裂纹封闭施工工艺)
将构件表面凸出部分(混凝土构件交接部位,模板的段差等)打磨平整,修整后的段差要平顺。棱角的部位,用
磨光机磨成圆角,圆角半径*小不得小于20mm。
清洗打磨过的构件表面,并使其充分干燥。 施工前应按设计图纸在需加固部位放线,定位。
2)涂刷底胶,
按规定的胶配比例称取ZHG-3(浸渍胶)A料和B料,重量比3:1,倒入洁净容器中,用
搅拌器拌合均匀。一次调和量应以在可使用时间内用完为准,超过可使用时间不得再用。
用
滚筒刷均匀地涂刷浸渍胶涂刷于所粘贴的部位,在搭接,拐角部位适当多涂刷些。
浸渍胶固化后,在构件表面有凝结凸起时,要用
砂纸磨光,磨光后若露出混凝土基面,应再补涂浸渍胶。
3)粘贴碳纤维布 碳纤维布裁切时应预先在裁切位置粘贴宽
胶带,在宽胶带正中位置进行裁切,以使裁切后碳纤维片的断头齐整不脱丝。
碳纤维布纵向
接头必须搭接10cm以上,该部位应多涂粘结树脂;碳纤维布横向不需要搭接。
九、出具裂缝的具体修补方案。
1 、腻子主剂、固化催进剂、
固化剂按规定比例称量准确，装入容器，用搅拌器搅拌均匀。
2 、构件表面凹陷部位用环氧腻子填平，修复至表面平整。在残缺修补中使用环氧腻子时，要在气温-5℃以上，相对湿度小于85％的条件下施工。腻子涂刮后，表面仍存在的凹凸糙纹，应再用砂纸打磨平整。
3、涂刷底胶，将配好的底胶（
粘结剂），用滚筒均匀涂刷于需要粘结的砼表面。
4、粘贴碳纤维。
5、碳纤维布形状可任意剪裁，适合于混凝土各种类型结构和形状，且不影响结构外观质量，*重要的是施工工艺简单，工期短。
6、重量轻、厚度薄：粘贴后每平方米重量一般小于1.0kg，粘贴一层碳纤维布厚度仅为1.0mm左右，加固修补后的自重和外形尺寸可忽略不计。
