根据国家行业标准(』TJ058—2000)中(T0334—1994)细集料砂当量试验规程要求设计的产品，适用于沥青混合料及水泥混凝土，用天然砂人工砂石屑，其集料*大粒径不超过4.75mm，测定细集料中所含的粘性土或杂质的含量，以评定集料的洁净程度。
技术参数：
(1) 额定电压：220V±10％50HZ
(2) 额定功率：180W
(3) 震荡频率：180次／分
(4) 振幅：203Mm
(5) 自控定时：30S／次
(6) 外形尺寸：560X320X360mm
(7) 试筒内径：32±0.25mm高度：420±0.25mm
(8) 冲洗管外径：6±0.5mm内径：4±0.2mm
（9）重量30kg

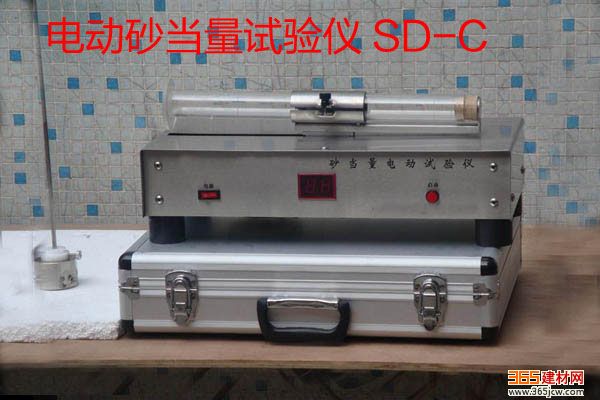

电动砂当量试验仪SD-C使用说明书
在使用本仪器前务请按如下内容检查是否包装完好、项目齐全，如有欠缺，为维护您的权益请立即告知您的供销商，本厂会及时为您提供服务。
装箱单
1：电动振动器 1台 2：冲 洗 筒 1只
3：使用说明书 1本 4：检验合格证 1本
5：仪器附件箱 1套 6：
电源保险丝 3只（2A）
7：电 源 线 1根
8：冲洗管塞 1套 9：漏 斗 1只
砂当量试验仪附件箱清单
1：试 筒 4套 2：配重活塞 1只
3：
钢板直尺 1把 4：试 剂 4瓶
5：冲 洗 管 1支 6：温 度 计 1支
砂当量试验仪是严格按照JTJ058-2000公路规程设计的产品。
一、电动砂当量试验仪产品主要规格及技术性能参数
1、自动式砂当量振动器
额定功率：90W
总 重：45±1kg
外形尺寸：564×320×360
试筒振幅：20.3±1.0cm
运动周期：180次/min±2次/min
2、 其它*仪器
配重活塞：1kg±5g
塑料试筒：内径 32mm±0.25mm 高度 420mm
冲 洗 管: 外径 6mm±0.5mm 内径4mm±0.2mm
二、电动砂当量试验仪SD-C高浓 度氯化钙溶液的配制
按无水氯化钙（g ）：蒸流水体积（ml）=1：2进行配制。氯化钙溶于水时放热，溶液温度升高，待溶液冷却到室温后用滤纸进行过滤，以除去不溶杂质。过滤后的高浓度溶液存放备用，该溶液中氯化钙含量为410 g/L。
1、浓溶液（lL）的配制
（1）用量筒量取材272ml高浓度氯化钙溶液；
（2）用天平称取484.8g丙三醇；
（3）用天平称取13.6g甲醛；
（4）将上述三种试剂转入lL 量筒中。转入时要用少量蒸馏水分 别对 盛
（5）将lL配毕的溶液倒入2L的烧杯或量筒中，混合均匀，装入
2、制备冲洗液
取试验用的浓溶液62.5ml±0.5ml,装入5L塑料筒或瓶中，用蒸馏水稀释至2.5L±0.005L。
三、电动砂当量试验仪SD-C细集料的砂当量试验方法
1、目的与适用范围
（1）本方法适用于测定细集料中所含粘性土或杂质的含量，以评定集料的洁净程度，用S E 表示。
（2）本方法适用于沥青混合料及水泥混凝土用天然砂、人工砂、石屑，其集料*大粒径不得超过4.75mm（圆孔筛5mm）。
2、仪器与试剂
本试验需要下列仪器和设备
（1）圆柱形试筒：透明塑料制内径32±0.025mm，高度420±0.25mm。人试筒底部起到100±0.25mm、380±0.25mm处刻划标记线，配有橡胶塞。
（2）冲洗管：由一根硬管组成，
不锈钢或冷锻铜制其外径为6±0.5mm，内径为4±0.2mm，管的下部有一个不锈钢两侧带孔尖头，孔径为1±0.1mm。
（3）
塑料桶（5升）：桶口配有插虹吸
弯管的橡胶塞。桶底面高出
工作台约1.5m。
（4）虹吸弯管和进气弯管；将其插入桶口橡胶塞。
（5）橡
胶管（或
塑料管）：长约1.5m，内径约5mm，与冲洗管、虹吸弯管联在一起吸液用，配有金属夹，以控制冲洗液流量。
（6）配重活塞由杆、底座、套筒、配重组成。杆长430±0.25mm；底座直径25±0.1mm，底面平坦光滑，垂直杆轴，横向有三个
螺丝可保持活塞在试筒中间有一点小缝隙。套筒有一个螺丝，能固定活塞下沉的位置，并有一个能
靠尺子的深1cm、宽5mm的缺口，用于测量读数。固定在活塞杆顶端的配重，除筒套外总重1kg ±5g。
（7）
振荡器：使试筒产生横向直线往复运动。振幅：20.3±1.0cm，运动周期 180±2次/min。
（8）天平：称量1kg，感量1g。
（9）
烘箱：能使温度控制在105±5℃。
（10）广口漏斗（塑料制）：口的直径100mm左右。
（11）一把长500mm的钢板尺，刻度精确到1mm。
（12）一个筛孔4.75mm（圆孔为5mm）和筛底。
（13）一个刀和一把勺子。
（14）
温度计。
（15）其它：一升量筒、2升烧杯、刷子、盘子、小铝盒等。
3、试验步骤
为了不影响沉淀的过程，试验必须在无抖动的水平台上进行。随时检查试验的冲洗管口，防止堵塞。
试验过程中，冲洗液的温度应保持20±2℃范围内。
由于塑料在太阳光下容易变成不透明，应尽量避免将塑料器皿直接暴露在太阳光下。盛试验溶液的塑料器皿用毕要清洗干净。
（1）用冲洗管将冲洗液吸入试筒直到100mm刻度--（约需80ml）。
（2）把相当于120±1g干料重的湿样用漏斗仔细地倒入竖立的试筒中。
（3）用手掌反复敲打试筒下部，以除去气泡，使试样尽快润湿，然后静置10min。
（4）在试样静置10±1min结束后，用橡胶塞堵住试筒，将试筒水平固定在振荡器上。
（5）打开仪器“总电源”开关，将仪器“振荡时间设置”调节至30秒刻度，按下“启动”按钮开动振荡器，仪器振荡30秒自动停止。然后旋转“启动”按钮振荡器复位，将试筒取下，竖直放回
试验台上，拧下橡胶塞。
（6）将冲洗管插入试筒中，用冲洗液迅速冲洗附在试筒壁上的集料然后将冲洗管插到试筒底部，慢慢转动冲洗管，同时匀速缓缓提高冲洗管，使附着在集料表面的细粒杂质浮上来，直到溶液达到380mm刻度线为止。
（7）缓慢匀速向上拔出冲洗管，当液面位于380mm刻度时，切断冲洗管的液流，使液面保持380mm刻度线，然后将仪器“静置时间设置”调节至20分刻度，按下“开始”按钮，在没有扰动的情况下静置20min±15S。（当时间到
20分时仪器会自动发出“嘀嘀”声提醒试验员。
