1.1光分路箱
光分路箱主要是完成主干
光缆交接箱与光分线箱在室外的连接作用。提供光缆固定、光纤的连接和分纤功能，在点对多点FTTx光缆网络中，应在箱中放置光分路器。
2.功能要求
2.1光缆的固定和保护功能
光缆引入光分路箱时，应有可靠的固定与保护装置，固定后的光缆金属挡潮层、铠装层及加强芯应可靠连接至高压防护接地装置，光缆开剥后应用塑料套管或
螺旋管保护并固定引入光纤熔接装置。
当分路箱可上、下进出光缆时，其上、下方的固定与保护装置应位于箱体内同一侧，且固定装置应灵活，可根据工程实际情况调换安装。
2.2 光缆纤芯的终接功能
设备的光纤终接装置应便于光缆光纤与光缆光纤或尾纤的接续，安装和维护等操作，同时设备应具备盘留光纤光缆的储存空间。
2.3 光纤接续保护功能
光纤与光纤的接续应位于光纤熔纤盘内，接续部分应加以保护。保护措施可采用热收缩光纤保护管、护夹、光纤冷接子等。
每块光纤熔纤盘的容量为12芯，其配置数量依据光纤熔接芯数而定。
1.1调线功能
光分路箱应能迅速方便地调度光分路器尾纤或光缆中光纤序号以及改变传输系统的路由，但光纤调度不得采用光跳纤进行跳接，光分路器尾纤与光缆中的尾纤应通过适配器直接对接。
1.2 容量
光纤的终端、接续、存储，在满容量范围内应该方便地成套配置。各种容量的光分路箱容量*小配置见下表。
光分路箱容量表
序号 光分路器型号 光分路器数量（台） 光分路箱容量
（芯） 备注
1 1:8或2:8 1 10 也可安装2台1:4光分路器
2 1:16或2:16 1 18 也可安装2台1:8光分路器
3 1:32或2:32 1 34 也可安装2台1:16光分路器
4 1:64或2:64 1 66 也可安装2台1:32光分路器
5 1:128或2:128 1 130 也可安装2台1:64光分路器
6 单一
或多种类型 按需安装 288 至少可安装8台1:32光分路器
7 单一
或多种类型 按需安装 576 至少可安装9台1:64光分路器或4台1:128光分路器

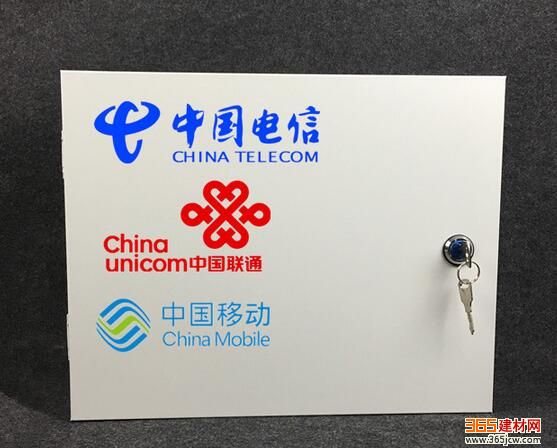

1.3箱体及
门锁（1）箱体应具有良好的抗腐蚀耐老化性能，门锁应为防盗结构，具有良好的抗破坏功能。
（2）在要求门
锁具备
门禁管理功能时，应能实现可控制密码的开锁，并可对锁的开关信息进行计算机管理。（可选）
（3）室外箱体应具有门限位，门限位应牢固可靠。
（4）箱门采用单扇结构，水平方向左向开启。
1.4光分路箱主要技术要求

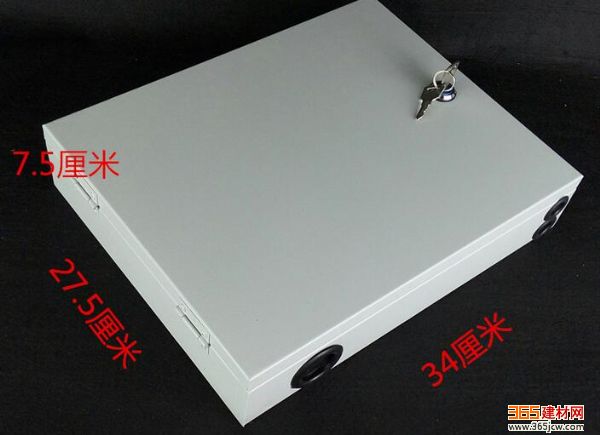

1.4.1尺寸
光分路箱在满足功能要求的前提下，应力求小型化，即小且薄，箱体安装时应与环境相协调，不应影响视觉。各种容量的光分路箱*大尺寸不得大于下表中的要求。
