应用范围：该款摇臂
钻床是一种用途广泛的大型设备，该机工作效率高，加工误差小，液压预选变速，*大钻孔直径63Mm，可在大中型零件上钻孔、扩孔、铰孔、锪平面及攻丝等工作，在配有相应工装的条件下可以鏜孔，该
机床操用灵活简便，是制造及设备维修等行业理想的钻孔设备。

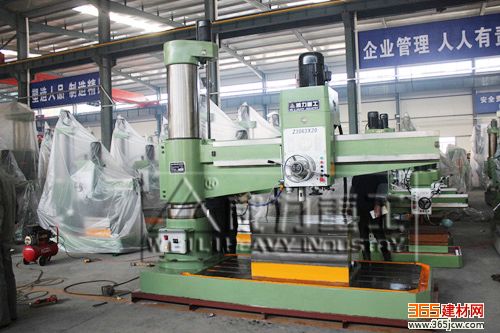

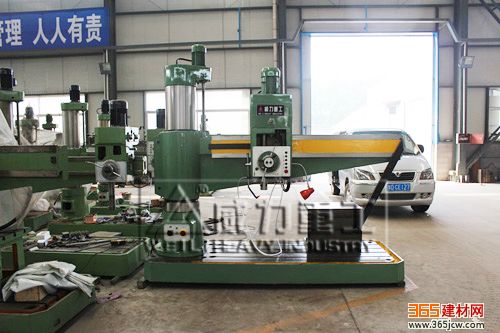

Z3063X20液压
摇臂钻床主要技术参数：
*大钻孔直径 63毫米
主轴中心线至立柱母线距离 *大 2000毫米
*小 350毫米
主轴箱水平移动距离 1650毫米
主轴端面至底座工作距离 *大 1420毫米 *小 320毫米
摇臂升降距离 780毫米
摇臂升降速度 0.02米/秒
摇臂回转角度 正负180度
主轴孔锥度 莫氏5号
主轴转速范围 25-2000转/分
主轴转速级数 16级
主轴进给量范围 0.04-3.2毫米/转
主轴近给量级数 16级
主轴行程 315毫米
刻度盘每钻孔深度 122毫米
主轴允许*大扭距 630N.M
主轴允许*大进给抗力 23400N
主
电机功率 5.5KW
摇臂升降电机功率 1.5KW
液压加紧电机功率 0.75KW
冷却泵电机功率 0.09KW
机床重量（约） 4400公斤
底座尺寸（长*宽*高) 2800*1120*200毫米
底座工作面积 1850*960毫米
底座T型槽的数量，宽及相邻槽间距离 4-28*220毫米
工作台的工作面 750*580毫米
工作台工作面T型槽的数量，宽及相邻槽距离
水平工作面 3-22*150毫米
垂直工作面 2-22*150毫米
机床轮廓尺寸（长*宽*高）2900*1130*3090毫米
Z3063X20液压摇臂钻床主要特点：
Z3063X20液压摇臂钻床主要适用于在大、中型铸件，钢件上钻孔、扩孔、铰孔、锪平面及攻螺纹等加工。适合本机床工作的温度要求在0°~45°、湿度30％~85％、大气压强86~106kpa、空气清洁度较好、粉尘浓度不得大于10mg/m3、不得含酸、碱、腐蚀和有毒气体；不得有爆炸危险，不得有导电尘埃；厂房内不得有雨雪侵袭；地面平整、清洁、无磕绊物存在、过道畅通、无阻碍物存在；室内光线充足。机床安装要远离振源、热源和热流。
