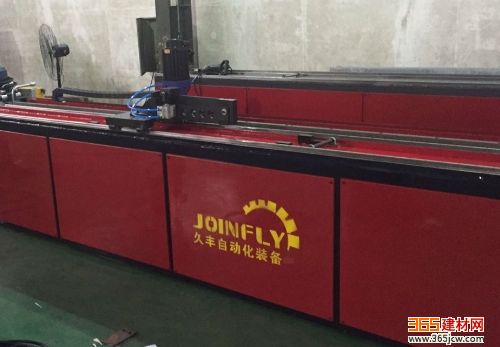

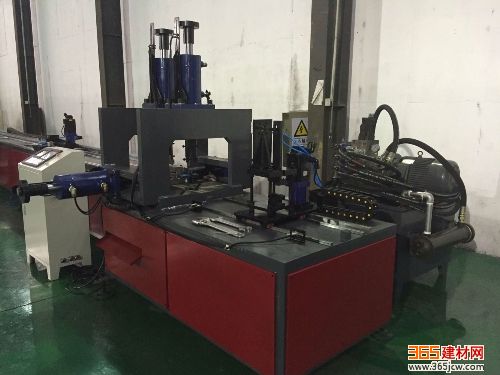

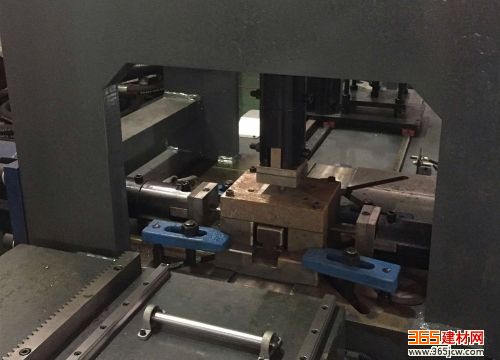

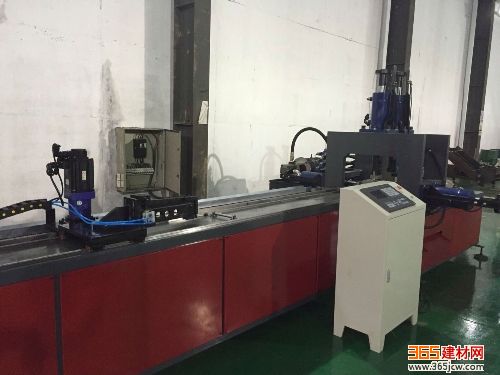

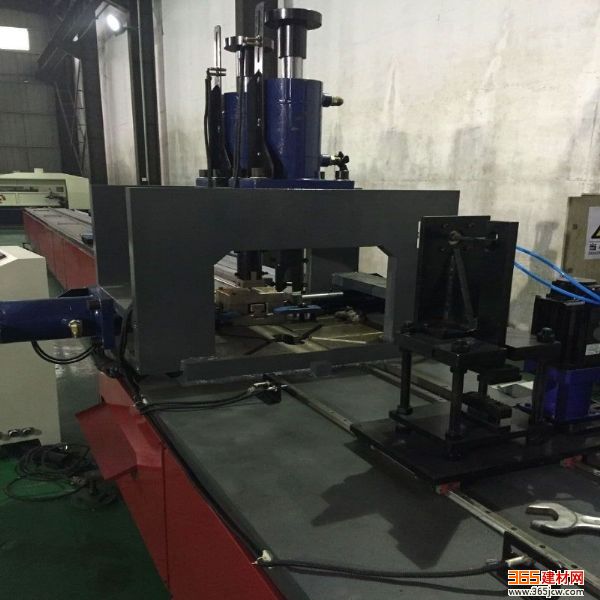

太阳能
光伏支架冲孔机江阴市久丰自动化装备有限公司是江阴地区专业制造
太阳能支架冲孔机的厂家。
一、冲孔对象
1、使用范围：太阳能光伏支架
2、材料：Q235、
不锈钢304
3、加工能力及面积：光伏支架C
型钢、
U型钢、
铝型材4、工件厚度：1~3Mm
5、工件长度：9500mm
6、工位个数：四工位
二、主要技术参数
1、送料方式：伺服送料
2、
夹具*大夹持力：约1000公斤
3、送料速度：1000mm/s
4、工作冲压效率：每次冲压时间≤1s
5、加工精度：送料精度：±0.3Mm/m, 工件总长精度：±0.7mm
三、设备特点
1、机体构造：机架整体焊接后时效处理
2、伺服
电机型号：MS-130st-M10025-22P3-W
3、
伺服电机功率、电压、转速、控制方式、传动比：2.3kw 220v 2500rmp/min 开环控制 i＝5
4、液压
油缸规格型号、加工能力：HOB150X100 25 吨可调油缸（四只）
5、
液压泵规格型号、结构形式、输出能力（Mpa）：PV2R-94，
叶片泵，14Mpa（泵与
液压缸配套）
6、
油泵电机技术参数：15KW 50HZ
7、双向阀体供油能力及控制方式：
电磁阀控制
8、控制系统：HMI+
PLC 加工中心两轴控制器
9、电控方式：直接
10、操作方式：人机界面，手动和自动两种模式，可灵活切换
11、设备重量：3.5 吨
12、外形尺寸：11000mmX1500mmX1500mm（长 X 宽 X 高）
光伏支架冲孔机是江阴市久丰自动化装备有限公司的拳头产品。
