（1）材料的特性
3cr2w8v钢是莱氏体钢、高热强热作
模具钢和常用的
压铸模具钢。该钢具有良好的锻造、机械加工和热处理工艺性能，在高温下具有较高的硬度，但其韧性和塑性较差，淬透性中等，截面厚度<=80-100MM时可淬透;此钢相变温度较高，耐热疲劳性良好。具有较低的碳含量，可保证高韧性及良好的导热性，同时含有较多易形成碳化物元素铬、钨。
该钢在1140-1150度加热后，有P、As、S、Sb等元素在晶界偏聚，使该钢的冲击韧度、断裂韧度直降，容易出现早期脆性断裂。故只有在400度以下多次回火，或在680度以上回火，才能予以避免，又能保持热硬性。
该钢在高温回火以后，增加回火次数和保温时间，或在500-600度长时间进行化学热处理，都会使晶界杂质元素偏聚加剧。采用低温淬火，模具不易脆裂。
该钢在使用前必须进行充分的预热，并应避免喷水冷却，以油、水雾和水内冷却为主。若采用喷水强制冷却，则容易出现早期热疲劳开裂。
高温回火规范适用于小型热锻模块锻坯（厚度<300mm)，以及对旧模进行翻新前的软化处理。

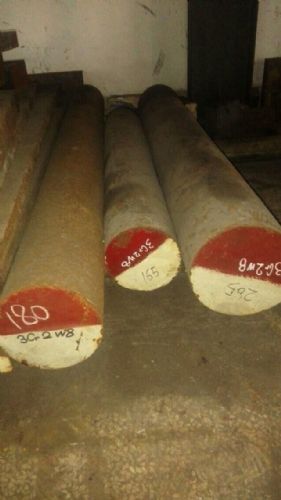

（2）供货状态
退火态，硬度207-255HBW，压痕直径3.8-4.2mm。
（3）化学成分
根据标准GB/T1299-2000,该钢的化学成分（质量分数）：C0.30％-0.40％、SI<=0.40％、MN<=0.40％、CR2.20％-2.70％、W7.50％-9.00％、V0.20％-0.50％、P<=0.030％、S<=0.030％。
（4）参考对应牌号
中国GB标准牌号3cr2w8v、中国台湾CNS标准牌号SKD5、俄罗斯 、TOCT标准牌号3X2B8Ψ、法国AFNOR标准牌号Z30WCV9、意大利UNI标准牌号X28W09KU/X30WCRV93KU、日本JIS标准牌号SKD5、韩国KS标准牌号STD5、美国ASTM/UNS标准牌号H21/T20821、国际标准化组织（ISO）标准牌号30WCRV9、德国DIN标准牌号X30WCRV93/X30WCRV93KU;德国DIN标准材料编号1.2581、瑞典SS标准牌号2730、英国BS标准牌号BH21(A)。
