特点：
１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
２、测量管内无阻碍流动部件，无压损，直管段要求较低；
３、系列公称通径DN15～DN3000。
传感器衬里和电极材料有多种选择；
４、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；

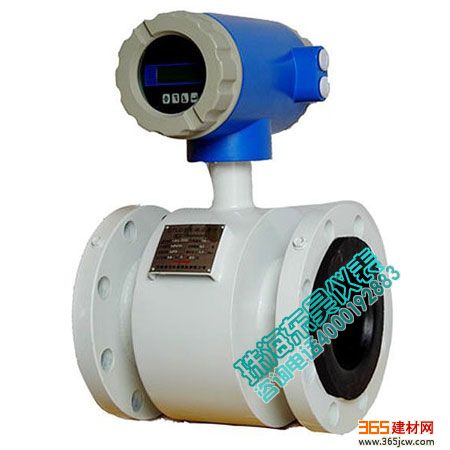

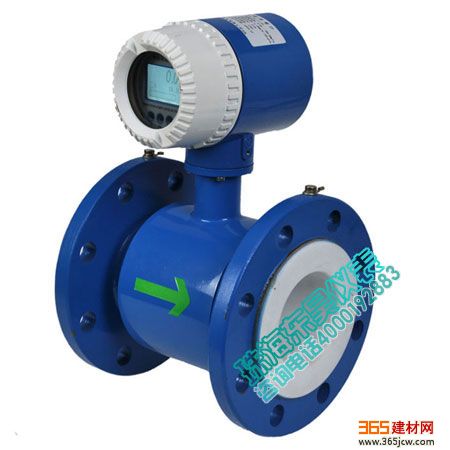

５、转换器可与传感器组成一体型或分离型；
６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
７
流量计为双向测量系统，流量计内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电
流、脉冲、数字通讯、HART；
８、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；
主要技术数据：
整机和传感器技术数据
执行标准 JB／T 9248—1999
公称通径 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
*高流速 15m／s
精确度 DNl5～DN600 示值的：±0.3％(流速≥1m／s)；±3Mm／s(流速<1m／s)
DN700—DN3000 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S)
流体电导率 ≥5uS／cm
流量计公称压力 4.0MPa 1.6MPa 1.0MPa 0.6MPa 6.3、10MPa
DNl5～DN150 DNl5～DN600 DN200～DN1000 DN700～DN3000 特殊订货
环境温度 传感器 —25℃—十60℃
转换器及一体型 —10℃—十60℃
衬里材料
聚四氟乙烯、聚
氯丁橡胶、
聚氨酯、聚全氟乙丙烯(F46)、加网PFA
*高流体温度 —体型 70℃
分离型 聚氯丁橡胶衬里 80℃；120℃(订货时注明)
聚氨酯衬里 80℃
聚四氟乙烯衬里 100℃；150℃(订货时注明)
聚全氟乙丙烯(F46)
加网PFA
信号电极和接地电极材料
不锈钢0Crl8Nil2M02Ti、
哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨
电极
刮刀机构 DN300—DN3000
连接
法兰材料 碳钢
接地法兰材料 不锈钢1Crl8Ni9Ti
进口保护法兰材料 DN65—DNl50 不锈钢1Crl8Ni9Ti
DN200～DNl600 碳钢十不锈钢1Crl8Ni9Ti
外壳防护 DNl5～DN3000分离型橡胶或聚氨酯衬里传感器 IP65或IP68
其他传感器、——体型流量计和分离型转换器 IP65
间距(分离型) 转换器距离传感器一般不超过100m

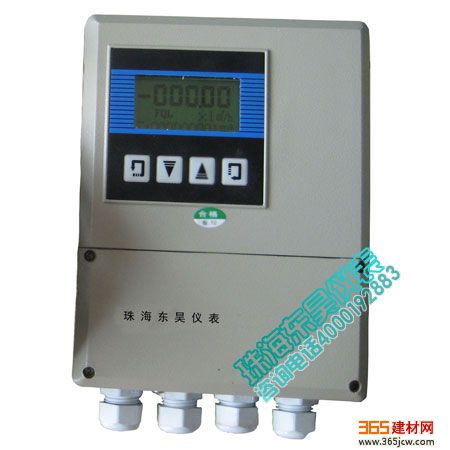

转换器技术数据
电源 交流 85—265V，45—400Hz
直流 11—40V
操作键和显示 按键式 4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程；
3行LCD宽视角、宽温、带背光显示；
第1行显示流量值；
第2行显示流量单位；
第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
磁键式 2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程；
2行LCD宽视角、宽温、带背光显示：
第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
第2行：显示流量。
内部积算器 正向总量、反向总量及差值总量。
输出信号 单向模拟输出 全隔离，负载≤600D．(20mA时)；
上限：0—21mA可选，每档lmA；
下限：0—21mA可选，每档1mA；
正、反向流量输出方式编程。
双向模拟输出 下限限制为。或4mA，其他同单向模拟输出。
双向脉冲输出 两路输出分别对应正向和反向流量,频率0～800Hz,上限1—800Hz可选,每档IHz；
方波或选定脉宽，选定脉宽上限2．5S，每档1ms；
无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。
双路报警输出 可报警(编程)高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选；
带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离)
数字通讯 RS232，RS485，HART
衬里的选择
流量计衬里材料 主要性能 *高介质温度 适用范围
—体型 分离型
聚四氟乙烯（F4) 是化学性能*稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。 70℃ 100℃ 150℃ (需特殊订货) 1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
聚全氟乙丙烯（F46) 同F4，耐磨性、抗负压能力高于F4。 同上
聚氟合乙烯（Fs) 适用温度上限较聚四氟乙烯低，但成本也较低。
聚氯丁橡胶 1、有很好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。 80℃ 120℃ (需特殊订货) 水、污水、弱磨损性的泥浆矿浆。
聚氨酯橡胶 1、耐磨性能极强。
2、耐腐蚀性能较差。 80℃ 中性强磨损的矿浆、煤浆、泥浆
进口保护法兰和接地法兰(或接地环)的选择
法兰种类 适 用 范 围
接地法兰(或接地环) 适用于非导体
管道，如
塑料管道，但有接地电极的传感器不需要。
进口保护法兰 当介质有强磨损性时选用。
电极的选择
电极材料 耐蚀及耐磨性能
不锈钢0Crl8Nil2M02Ti 用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。
哈氏合金B 对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
哈氏合金C 能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”、、Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀
钛 能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋＋、Cu＋＋)时，则腐蚀大为降低。
钽 具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。
铂／
钛合金 几乎能耐——切化学介质，但不适用于王水和铵盐。
不锈钢涂覆碳化钨 用于无腐蚀性，强磨损性的介质。
注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。
DHDG系列
电磁流量计仪表选型
◆量程范围确认
一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特
