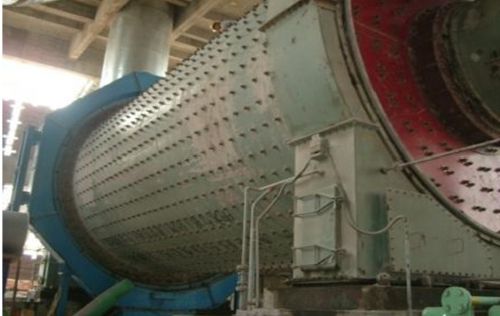

φ3.0×13M
球磨机一、球磨机有关技术参数及性能
1、球磨机规格：φ3.0×13M
2、水泥磨生产能力：39-45t/h（开流，入料粒度≤25mm，入料水份≤1％，入料温度≤50℃,磨内风速1-1.2m/s，比表面积≥300m2/kg）
3、磨机转速：19r/min
4、研磨体装载量：116t(max)
5、水泥磨主
电机：
型号：YR1400-8/1430 功率：1400kW 转速：740r/min
电压：10kV
6、水泥磨主
减速机：
型号：MBY-900（硬齿面）输入转速740r/min 速比i=7.1111
7、辅助电机
型号：YEJ200L2-6 功率：22kW 转速：970r/min
8、辅助减速机：
型号：ZSY280-I/Ⅱ 速比：i=100 输入转速970r/min
9、冷却方式：水冷
10、润滑方式：稀油站（GYXZ-40A）
（1）球磨机低压系统
流量：40L/min 供油压力：0.4MPa 泵型号：CB-B63
供油温度：40±3℃
电机：Y112M-6 B35 2.2kW
（2）球磨机高压系统
泵型号：2.5MCY14-1B
流量：2.5L/min
供油压力：32MPa
电机：Y112M-6 2.2kW
（3）球磨机其它性能
油箱容积：1m3
过滤精度：0.08mm
过滤面积：0.19m2
冷却面积：5m2
冷却水耗量：3.6m3/h
加热器功率：3kW×3
工作介质：N22-N320
11、球磨机设备重量：201t
二、φ3.0×13M球磨机主要零部件、材质
1、主电机 YR1400-8/1430 1400kW 10KV
2、主减速机MBY-900 i=7.1111
3、辅助电机 YEJ200L2-6 22kW
4、辅助减速机 ZSY280-I/Ⅱ i=100
5、筒体 Q235-B
6、中空轴 ZG230-450（ZG25）
7、大
齿轮 ZG310-570（ZG45）
8、小齿轮 40Cr（调质处理）
9、主
轴瓦：下座 HT250
瓦体HT250
瓦衬（
巴氏合金ZchSnSb11-6）
10、衬板：铬合金铸钢(一仓)
铬合金铸钢(二、三仓及隔仓板等)
11、稀油站 GYXZ-40A
12、
控制柜及
起动柜 三、φ3.0×13M球磨机供货范围
1、回转部分 1套
2、进料装置 1套
3、主
轴承装置 2套
4、出料装置 1套
5、衬板 1套
6、隔仓板 1套
7、传动装置（大、小齿轮，罩壳 ） 1台套
8、主电机 1台
9、主减速机 1台
10、辅助电机 1台
11、辅助减速机 1台
12、稀油站 2只
13、控制柜 1台
14、起动柜 1台
15、
联轴器 1台套
16、电机、减速机底座 1台套
