是我厂根据国内外市场的需求，开发设计的新产品。广泛地适用于机械加工，可以用来钻孔、扩孔、锪平面、铰孔、攻丝，在有工艺装夹的条件下，还可以进行镗孔。主轴箱可在摇臂上左右移动，并随摇臂绕立柱回转180o的

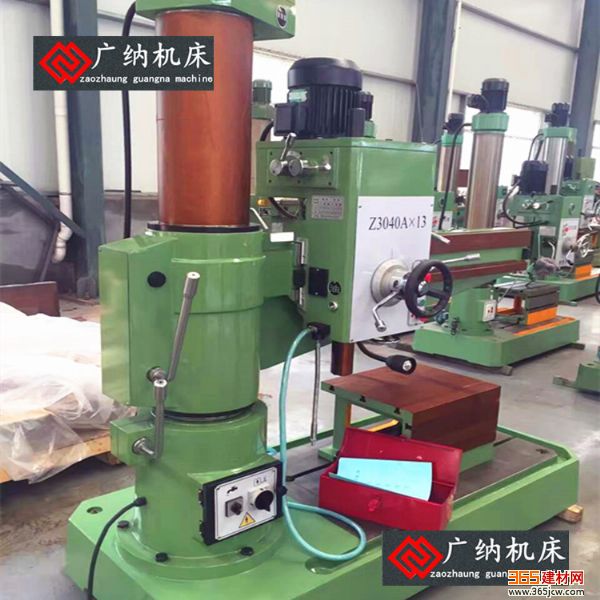

钻床。我公司生产的Z3040Ax13
摇臂钻床主要特点是：重量标准达到1.6吨，材质达到200，
齿轮渗碳处理，主轴调质淬火，摇臂淬火，摇臂锁紧和主轴仅有限位保护，防止顶车，只要电器配施耐德。只有达标的原材料才能生产出高质量的摇臂钻床。
产品特点
1、Z3040型摇臂钻床采用3台电动机拖动，他们分别是主轴电动机，摇臂升降电动机，和冷却泵电动机，这些电动机都采用直接启动方式。
2、为了适应多种形式的加工要求，摇臂钻床主轴的旋转及进给运动有较大的调速范围，一般情况下多由机械变速机构实现。主轴变速机构与进给变速机构均装在主轴箱内。
3、摇臂钻床的主运动和进给运动均为主轴的运动，为此这两项运动有一台主轴电动机
拖动，分别经主轴传动机构，进给传动机构实现主轴的旋转和进给。
4、采用机械电气双重保险、开门断电，急停按钮更加有效的提高安全措施。
参数
主要技术参数
Z3040A-13
钻孔*大直径mm
铸铁40
钢材35
主轴端面至
工作台距离mm
430-1210
主轴中心距立柱母线距离mm
300-1100
主轴行程mm
200
主轴锥孔(莫氏)
4
主轴转速范围r.p.m
75-1200
主轴转速级数
6
主轴进给量范围r.p.m
0.10-0.25
主轴进给量级数
3
摇臂回转角度
±180
主
电机功率kw
2.2
升降电机功率kw
1.1
机床重量kg
1600
外形尺寸mm
1830x780x2350
