AV转SDI 变频高清转换器支持将模拟CVBS 信号转为广播级SDI信号输出，将标准CVBS模拟信号与嵌入的外部音频信号组合转为广播级质量的高清或标清数字分量串行接口信号SDI和独立的模拟音频通道进行输出, 以实现声音及图像同步传输(在广播级的SDI设备中显示或编辑)。
AV转SDI CVBS转HDMI 带倍频可调分辩率
特性（Features)
CVBS输入接口
提供高清数字分量串行接口SDI（SD/HD/3G-SDI）输出接口.
提供
电源适配器 5-24V DC接口.
提供L/R音频输入接口.
支持SDI固定视频格式输出.
支持SDI输出标准兼容SMPTE-259/274/296/372/424/425/292.
支持SDI音频（SDI信号嵌入8通道音频,24bit位宽）
支持输出HD-SDI 720/1080P 50Hz/60Hz,*高传输速率2.97Gb/S.
支持输出视频流畅，无信号丢失、偏屏和屏幕抖动.
产品专业于广电播出机房及非编系统，安装简便（无软件与驱动安装）.
热传导考虑设计,满足7天*24小时在线运行要求.
通过 CE, FCC, RoHS 认证.

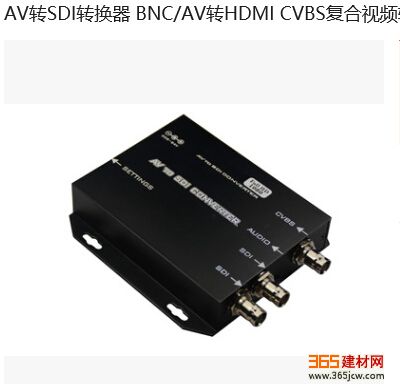

AV转SDI转换器 BNC/AV转HDMI CVBS复合视频转SDI转换器
参数（Specifications）
产品名称 AV转SDI变频高清转换器
输出信号 SD/HD/3G-SDI
输入信号 AV/CVBS/BNC
接口类型 下行输出接口: 2路 SDI / BNC
上行输入接口:
1路 AV/CVBS/BNC
功耗 5-24V DC / 500mA ± 10％ 适配器供电
输入分辨率 PAL/NTSC
输出分辨率 和图像输入分辨率一样 如果显示器不支持所需要的分辨率，会降低输出 关闭拨码开关执行原始分辨率显示。 1920x1080p(60/59.94/50/30/29.97/25)Hz
1920x1080i(60/59.94/50)Hz
1280x720p(60/59.94/50)Hz
576i(60Hz)
576i(50Hz)
480i60Hz)
信号指标 阻抗75欧姆
直流电平偏移为 0V±500mv 信号电平为 800mv±10％
反射损耗 SD-SDI为13db以下 HD-SDI为10db以下
上升下降时间 SD-SDI为 400ps 到1500ps HD-SDI小于270ps
上升下降时间差小于10％
抖动小于0.2UI p-p
认证 RoHS
温度 运行温度. -10 °C ～ 50 °C (14-122°F)
相对湿度. 30％～ 85％
保存温度. -10 °C ～ 85 °C (14~176°F)
尺寸 110(W)*135(L)*26(H) mm
外壳材质 铝合金
包装说明 ① AV- SDI主机 * 1Pc
② 使用说明书 * 1Pc
③
电源适配器 * 1Pc
④ 彩色
包装盒* 1Pc
