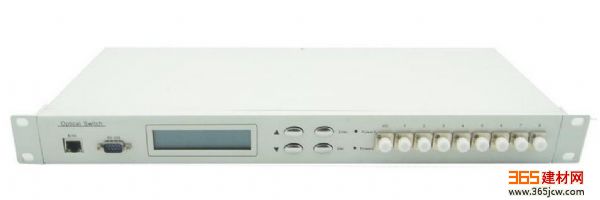

1U机架式
光开关CH-FSW-1XN
. 产品特点
（1）、具有插入损耗小，切换速度快等特点。
（2）、
电源设计可拔插方式、方便更换维护。
（3）、采用 LCD 显示屏，非常直观的显示光路状态，方便用户的操作。
（4）、可通过面板按键和串口指令两种方式进行光路切换设置。并可通过串口指令锁定按键操作。
1U机架式光开关CH-FSW-1XN
性能指标：
参数 单位（Unit） 型号（CH-FSW-1×N）
插入损耗 dB N≤16 N≤64 N≤128
Typ: 0.6 Max: 1.2 Typ: 1.0 Max: 1.6
波长范围 nm 532~1064 1260 ~ 1650
In测试波长） nm 532/650/780/850 1310/1490/1550/1625
回波损耗 dB MM ≥ 35 SM ≥ 50
信道干扰 dB MM ≥ 70 SM ≥ 70
偏振相关损耗（PDL） dB ≤0.05
波长相关损耗（WDL） dB ≤0.25
温度相关损耗（TDL） dB ≤0.30
重复性（Repeatability） dB ≤±0.02
工作电压（Operating Voltage） V AC：85~265V 或 DC:36~72V
使用寿命（Lifetime） 次 ≥ 107
开关时间（Switching Time） ms ≤9（相邻通道）
传输光功率（Optical Power） mW ≤500
工作温度（Operating Temperature） ℃ -20 ~ +70
存储温度（Operating Temperature） ℃ -40 ~ +85
相对湿度（Relative Humidity） ％ 5 ~ 95
程控接口（Programmable interface） RS45、RS232
外形尺寸（Dimension） mm 19寸标准1U
（483x230x44.5） 19寸标准2U
（483x230x89）
19寸标准3U
（483x230x133.5） 19寸标准4U
（483x230x178）
1U机架式光开关CH-FSW-1XN
订购信息: CH-FSW-1×N-A-B-C-D-E
A B D D E
通道数 光纤类型 测试波长 连接适配器 工作电源
N:1~128
X:其他 SM:SM,9/125
M5:MM,50/125
M6:MM,62.5/125
X:其他 850:850nm
1310:1310nm
1550:1550nm
1310/1550:1310/1550nm
X:其他 OO:None
FP:FC/PC
FA:FC/APC
SP:SC/PC
SA:SC/APC
STP:ST/PC
LP:LC/PC
LA:LC/APC
X:其他 A:单电源220V
D:单电源48V
DD:双电源220V
AA:双电源48V
AD:双电源220V、48V
