是在农村城镇化进程进一步加快的步伐，农村城镇化进程房建、水利施工等工程的需要开发出的新型机械产品。该产品在臂架泵的基础上增加自动搅拌系统，用压力将混凝土沿
管道连续输送的机械。由泵体和输送管组成。
目录
1. 1 工作原理
2. 2 结构形式
3. 3 种类
4. 4 产品特色
1. 5 组成部分
2. ▪ 底盘与动力系统
3. ▪ 泵送液压系统
4. ▪ 臂架及支腿液压系统
5. ▪ 臂架
1. 6 应用领域
2. 7 操作注意事项
3. 8 技术参数
工作原理

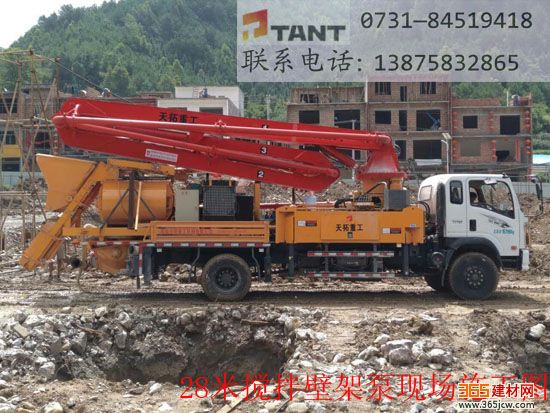

搅拌臂架泵由汽车底盘、强制
搅拌机与臂架组成，它的动力通过动力分动箱将
发动机的动力传送给
液压泵组或者后桥，液压泵推动活塞带动
混凝土泵工作。然后利用泵车上的布料杆和输送管，将混凝土输送到一定的高度和距离。[1]
结构形式
按结构形式分为活塞式、挤压式、水压隔膜式。泵体装在汽车底盘上，再装备可伸缩或屈折的布料杆，就组成泵车。该泵车集高可靠性、高经济性、高安全性、高耐用性于一体，底盘、动力、电控、液压、泵送系统合理匹配；
种类
市场出现的种类按臂架高度分别为21-28米。
产品特色
1、生产的混凝土质量好——500强制搅拌机拌料均匀，混凝土的和易性和密实性能好，强度高，抗拉和抗折能力强。
2、动力强劲而且油耗低——设计采用汽车底盘动力，与
工程机械*发动机相比节省油料的，国IV标准排放设计更节能环保。
3、生产效率高——双卧轴搅拌速度快，泵送理论方量可达到40方/小时。
4、配置高，性能稳定——关键电器件部分采用进口部件，施耐德，三菱等国际品牌。主
油泵采用“力士乐”知名品牌。
5、泵送系统液控自动换向养护更轻松。
6、移动方便，快捷，运输安全——汽车底盘运输，移动速度快，辐射范围更广。
7、支腿采用X型设计——方便狭小空间施工，整车更加稳定可靠。
8、臂架四节M设计——操作灵活、作方便、快捷，无需接管拆管，节省人工与成本。
组成部分
底盘与动力系统
湖南天拓重工的搅拌臂架泵采用重汽王牌，东风载重底盘，承载能力强，动力性能好，油耗低；可以选配上装单独动力或者底盘动力，自主研发的上装单独动力可以达到节油，减少能耗，维护保养方便等特点；
泵送液压系统
全液控液压系统，油压传递信号，使的操作更加简单，可靠，提高摆缸换向速度，降低换向冲击，同时大
油缸换向的瞬间动作加快，能将砼缸充实，使得物料连续性强，出料均匀；
臂架及支腿液压系统
臂架采用负载敏感的比例控制系统，使臂架运行速度快慢自如，操作性能很好；不但可以实现无极变速遥控控制，还可以实现紧急情况下的应急手动操作；支腿与臂架油路直接切换，避免误操作，保证泵车施工安全性；
臂架
通过有限元分析，动力学分析计算和实验，以精确的数据支持为基础。材料采用高强度低合金
钢板，所有的材料与焊缝均通过100％无损探伤，确保臂架结构合理，可靠性高；
小型
混凝土泵车是继HBT拖泵、HBC车载泵、HGY液压
混凝土布料机之后，全力打造的中短臂架泵车的精品。是集行驶、泵送、布料于一体的高效混凝土输送设备。
应用领域

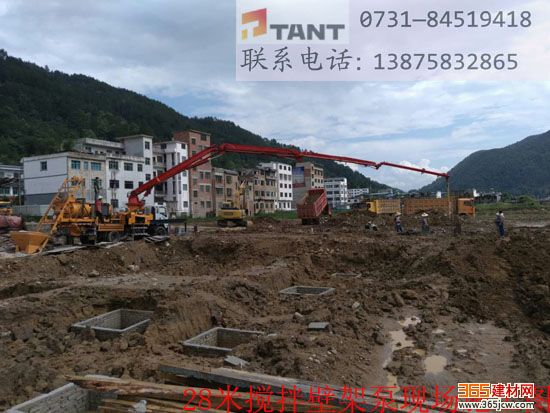

应用的领域有高铁建设、桥梁建设、城镇建设及新型农村中小型工地建设。
操作注意事项
1、只有确认泵车支腿已支承妥当后，才能操作臂架，操作臂架必须按照操作规程里说明的顺序进行
2、雷雨或恶劣天气情况下，不能使用臂架。臂架不能在大于8级风力的天气中使用
3、操作臂架时，臂架的全部都应在操作者的视野内
4、在高压线附近作业时要小心触电的危险，应保证臂架与电线的安全距离
5、臂架下方是危险区域，可能有混凝土或其它零件掉落伤人
6、末端
软管规定的范围内不得站人，泵车启动泵送时不得引导末端软管，它可能会摆动伤人或喷射出混凝土引起事故，启动泵时的危险区就是末端软管摆动的周围区域。区域直径是末端软管长度的两倍。末端软管长度*大为3M，则危险区域直径为6m.
7、切勿折弯末端软管，末端软管不能末入混凝土中。
8、如果臂架出现不正常的动作，就要立即按下急停按钮。由专业人员查明原因并排除后方可继续使用。
技术参数
材质： 金属
底盘品牌： 重汽王牌
额定功率： 132 kW
额定转速： 2000 r/min
发动机功率： 160 kW
发动机排量： 4.04 cc
发动机型号： CDW5160THBHA1R4
分配阀形式： S阀
料斗容积： 0.6 m3
燃料箱容积： 400 L
上料高度： 1350 mm
外形尺寸： 10150*2300*3750 mm
新旧程度： 全新
液压油箱容积： 600 L
*大速度： 80 km/h
操作方式： 遥控+有线
设备型号： CDW5160THB28-X
加工定制： 是
混凝土机械类型： 车载式混凝土
输送泵车
混凝土理论输送量： 60 m3/h
整机总质量： 16995 kg
出料口直径： 180 mm
发动机扭矩： 1 N•m
尾气排放标准： 国四
混凝土理论输出压力： 13 Mpa
理论泵送次数： 28 次/min
混凝土缸缸径×行程： 200×1100 mm
