防静电检测： 阴极保护和防腐层的联合应用，可使地下或水下金属结构获得*经济和有效保护。通常在使用前涂覆防护涂层，以便将金属与电介质环境电绝缘隔离，良好的防腐层可以保护构筑物99％以上的外表面不受腐蚀。管道的防腐层在生产、运输与施工中，无法绝对保证不受到任何损坏(补口处涂层、涂层致密度、涂层针孔等)，因此不可能将管道与腐蚀环境完全隔离。而且用于防腐绝缘层的各种材料，都不同程度上具有吸水和透气性，因此埋地后会逐步吸水。要维持有效的防腐，就必需同时采取阴极保护即联合保护。管道联合保护时对厚涂层(厚度>1mm)，应选取保护电位-1.10～-1.15v(cse)，对薄涂层(厚度≤1mm)取保护电位-1.05～-1.10v(cse)。同时考虑土壤成分、湿度、温度、涂层种类、涂敷质量以及微生物等，适当调整保护电位，既保护了管道又不破坏防腐涂层。采用极化电流评价不同环境的腐蚀更为有效。

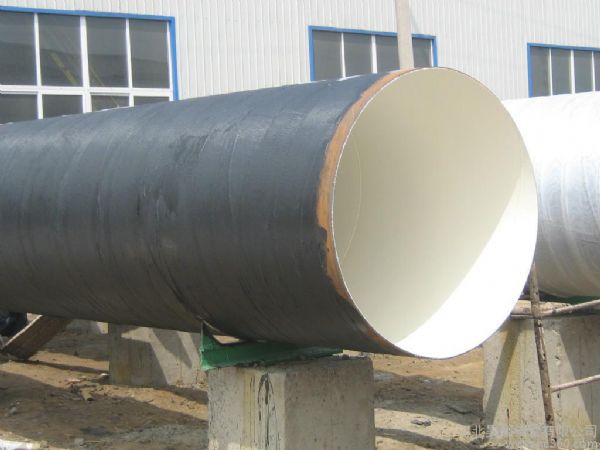

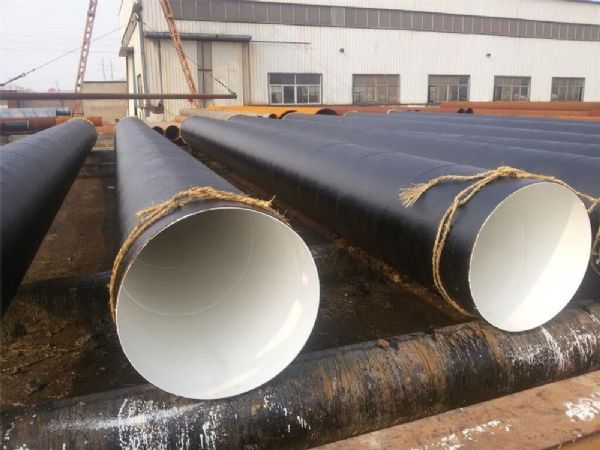

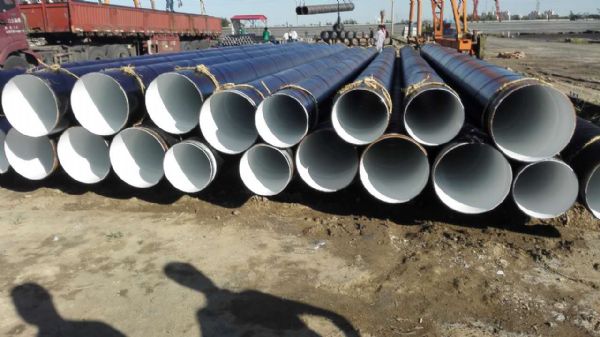

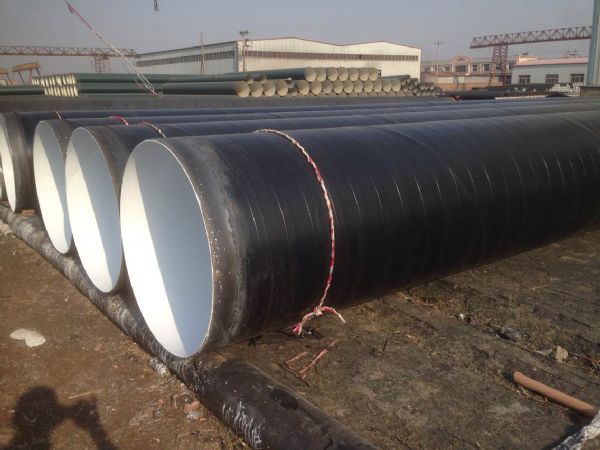

环氧煤沥青防腐钢管使用方法
中国国家标准GB 50268－97《给水排水管道工程施工及验收规范》、中国石油天然气行业标准SY/T 0447－96《埋地钢质管道环氧煤沥青防腐层技术标准》、中国石油化工行业标准SH 3533-2003《石油化工给排水管道工程施工及验收规范》和美国自来水厂协会标准AWWA C 210－03《钢质水管道液体环氧涂料内外防腐层》都对本涂料的使用有详细规定，主要为：
1、表面处理。环氧煤沥青防腐钢管钢铁表面清除油污，*好采用喷砂除锈至*低达到GB/T 8923的Sa 2级，*好达到Sa 2 1/2级。施工条件受限制时，也可采用工具除锈至St 3级。钢表面处理合格后，必须在返锈前尽快涂底漆（正常在8h内，当空气相对湿度超过80％时，应立即涂底漆）。混凝土表层20㎜内含水率低于6％，并清除疏松物质，呈现平整坚实表面。
2、配漆。环氧煤沥青防腐钢管应*专人配漆，底漆、面漆开桶后均应搅匀，按规定比例加入配套的东化1号固化剂，加入量为底漆100︰8～10（气温低多加），面漆100︰10。无溶剂型面漆A组份︰B组份=1︰1，不另加固化剂。加固化剂后搅匀并静置熟化5～10min后使用（配漆时尽量不加稀释剂，以免降低涂料固体含量，如在冬季施工，漆料过稠，可加入不超过5％的稀释剂），漆料配好后宜在4h内用完（否则漆料将逐步固化变稠，直至无法使用，此时应废弃，不得调入稀释剂勉强冲稀使用），应少量多次配漆，避免造成浪费。
3、打腻子。对高于钢管表面2mm的焊缝两侧及两块钢板的搭接处，应打腻子形成光滑过渡面。腻子由按比例配好固化剂的底漆或面漆约加两倍重量的滑石粉调匀制成，调好后应在4h内用完。
表面处理： 表面处理是防腐蚀工作的*一关,它的好坏直接影响防腐施工质量,因此在施工中要认真对待,严格要求。此施工表面处理工作内容包括：除锈、铲除旧漆皮,除去油污及杂物,还应使用金属表面具有合适的粗糙度。具体要求按gb8923-88.sa2.5粗糙度20-50/um。 1、施工防腐是由于在不停产的条件下进行,因此除锈时,严禁使用机械喷吵和电动砂轮打磨,可采用人工除锈和化学除锈等方法。
环氧煤沥青是性价比较高的一种防腐形式，工程实测表明，用环氧煤沥青外加阴极保护。石油、燃气管道使用二十年基本没有发生腐蚀现象。
