适用于三相鼠笼式
电机，使电机在起动过程中能平滑平稳的起动，同时也是笼型
水阻柜更新换代产品，主要核心器件采用可控硅，真空
接触器，光纤，控制器等，10kv高压电机固态软
启动柜比起水阻柜起动性能更稳定，智能化程度更高，体积更小，更方便维护，10KV高压电机固态
软启动柜，高压软
启动器是软起动使用厂家的*。
一、工作原理介绍

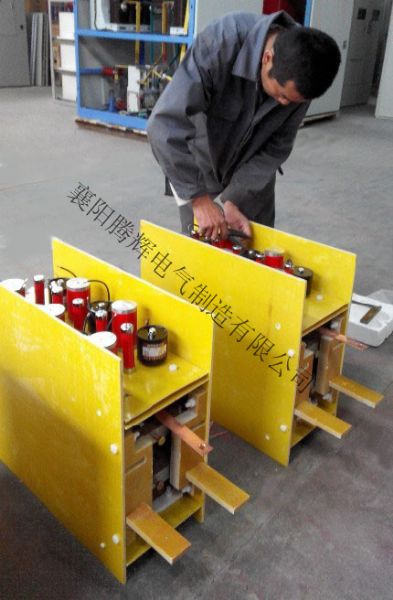

晶闸管高压软起动器，实际是串接在三相交流相电压与三相交流异步（及同步）电动机输入端之间。通过同时调节三个独立的反并联晶闸管阀组件的延时导通电角度、来改变三相
异步电动机（及同步）的交流输入电压幅值，因此改变了三相输入交流电流的有效值从而达到恒流起动或者按一定斜率变化曲线起动或停车的目的。当起动完成后，三相旁路接触器自动吸合，电动机投入电网运行输入/输出电压波形和电流变化的波形。
二、起停控制方式
软起软停电压(电流)特性曲线
软起装置有多种起动方式：限流软起动、电压线性曲线起动、电压指数曲线起动、电流线性曲线起动，电流指数曲线起动；多种停车方式：自由停车、软停车、制动刹车，软停+制动刹车，还具有点动功能。用户可根据负载不同及具体使用条件选择不同的起动方式和停车方式。
三、应用范围
软起动装置适用于额定电压3—15KV的大中型交流电动机的软起动。产品广泛用于水利水电，环保，化工、石油、铝业、消防、矿山、污水处理、电力等工业领域，能很好地与电动机拖动设备配套使用。如：
水泵、
风机、压缩机、
粉碎机、
搅拌机、
皮带机等各种机电设备。
四、选型表；
型 号 标称电压（KV） 标称电流（A） 输出功率（KW） 尺寸W×H×D（mm）
TGRJ-500/6 6 60 ≤500 1000×2300×1500
TGRJ-1000/6 6 110 500~1000 1000×2300×1500
TGRJ-2000/6 6 320 1000~2000 1000×2300×1500
TGRJ-5000/6 6 600 2000~5000 1300×2300×1500
TGRJ-8000/6 6 1000 5000~8000 1300×2300×1500
TGRJ-500/10 10 60 ≤500 1000×2300×1500
TGRJ-1000/10 10 80 500~1000 1000×2300×1500
TGRJ-1500/10 10 110 1000~1500 1000×2300×1500
TGRJ-2000/10 10 150 1500~2000 1300×2300×1500
TGRJ-3000/10 10 200 2000~3000 1300×2300×1500
TGRJ-5000/10 10 360 3000~5000 1300×2300×1500
TGRJ-8000/10 10 800 5000~8000 1300×2300×1700
TGRJ-10000/10 10 1000 8000~10000 1300×2300×1700
TGRJ-15000/10 10 1500 10000~15000 1300×2300×1700
五、生产厂家及联系人介绍：
襄阳腾辉电气制造有限公司
电话：0710-3610471 18871091450
QQ:31682416933
地址：襄阳市樊城区中航大道光子技术创新园
六、10KV高压电机固态软启动柜价格参考：75000一台（此报价为*小规格常规配置价，具体报价根据客户提供的电压等级，电机功率，负载，元器件要求等，欢迎您前来垂询，）10KV高压电机固态软启动柜，高压
软启动器。
