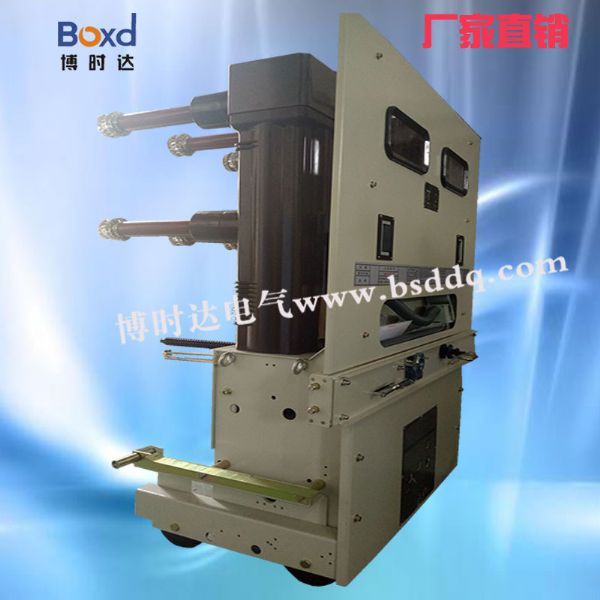

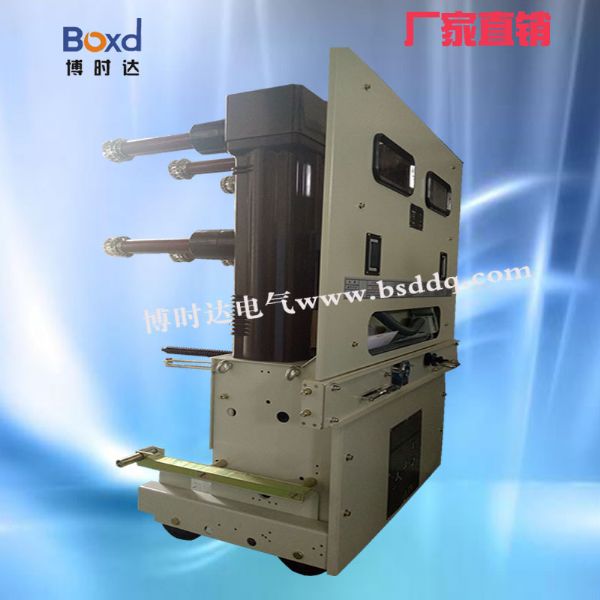

是三相交流50Hz，额定电压为40.5kV的户内装置，配有CT19
弹簧操动机构。产品分为固定式和手车式两种。固定式是配置XGN17-40.5箱式固定式高压
开关柜中使用；手车式配置在JYN1-40.5手车上在JYN-40.5移开式金属封闭开关柜或GBC
高压开关柜中使用，也可配置在 KYN10-40.5手车上在KYN10-40.5组装式金属封闭开关柜中使用。
本系列产品技术参数高、开断能力强、动作可靠、性能稳定、寿命长、维护简便，且无爆炸危险及污染，供工矿企业，发电厂及
变电站控制之用，并适用于频繁操作的场所，也可用于切合
电容器组等特殊场合。
使用球境要求
l、周围空气温度上限不高于+40℃、下限不低于-10℃(允许在-30℃储运)：
2、海拔不超过1000m地区，产品使用在7.2kV系统中时，适用海拔可提高达3000m；
3、相对湿度：日平均值不大于95％，月平均值不大于90％；
4、饱和蒸汽压：日平均值不大于2.2×103MPa，月平均值不大于1.8×1 03MP孤在湿度期内温度急降时，可能凝露；
5、安装地点应无经常性的剧烈震动；
6、周围空气应不受腐蚀性或可燃性气体，水蒸汽的明显污染；
7、安装场所应保持干燥、清洁；
8、地震烈度不超过8度。
三、技术数据
3.1
断路器主要技术参数，见表1
序号
单位
数值
1
额定电压
kV
12
2
额定频率
Hz
50
3
额定绝缘水平
lminI_频耐受电压
kV
42
雷电；中击耐受电压
75
4
额定电流
A
63010001250
1600 2000
250031 50
5
额定短路开断电流
202531.5
31.5 40
31.5 40
6
额定短路关合电流(峰值)
kA
50
63
80
80 100
80 100
7
额定峰值耐受电流
50
63
80
80 100
80 100
8
额定短路耐受电流(有效值)
202531.5
31.5
40
31.5 40
9
额定短路开断电流开断次数
次
50
50
30
30
10
额定短路持续时间
S
4
11
额定操作顺序
自动重合闸
分-0.3S-合分-180S-合分(额定短路开断电流为31.5kA及以下)
非自动重合闸
分-180S-合分-180S-合分(额定短路开断电流为40kA及以上)
12
机械寿命
次
20000
13
额定单个
电容器组开断电流
A
630
14
额定背对背电容器组开断电流
A
400
