一、根据不同的介质有多种材料可选，耐腐蚀性强，适用于口径比较大的管路。连接是由两端的
法兰对夹而成，方便拆卸维修。工作原理也是通过气动
执行器90度的旋转来带动阀球的旋转以达到介质的流通与阻断。

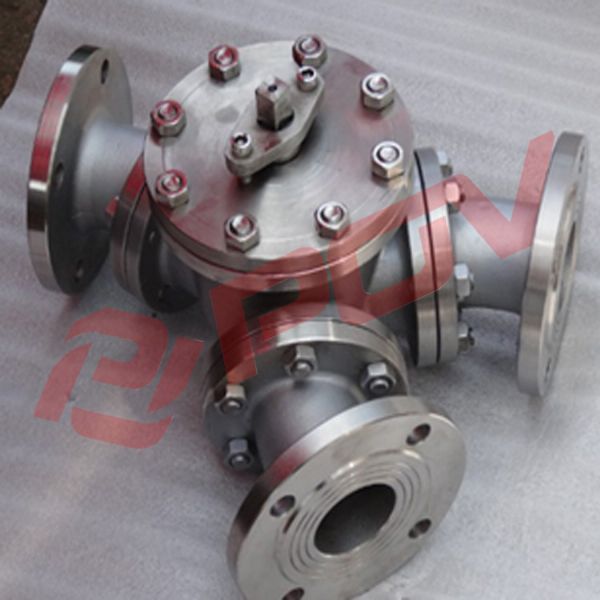

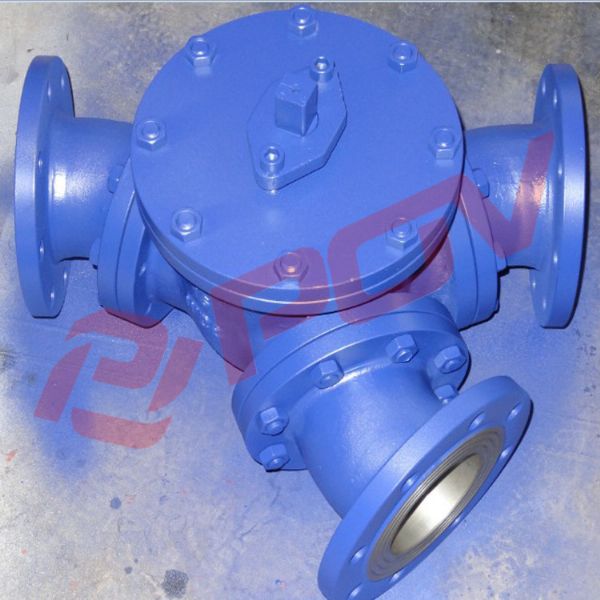

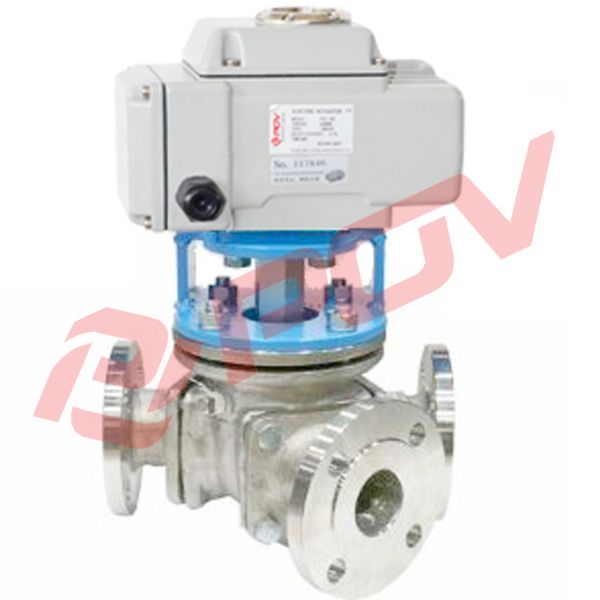

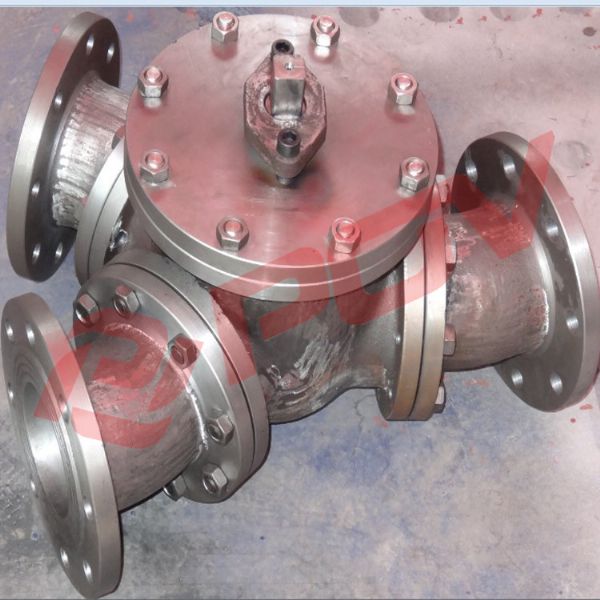

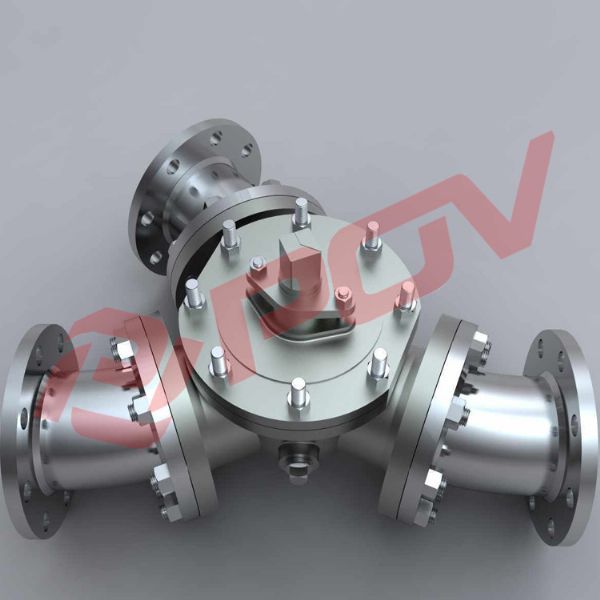

Y型135°电动
三通球阀有相互成135°二种阀体结构形式，Y型
三通球阀流道平坦、流体阻力小，流通能力强。切换时介质无滞留，不会造成二次污染。配
电动执行器、
气动执行器实际自动化控制。
二、标准技术参数
阀 体
公称通径：DN50-DN300
阀体材质：WCB、304、316
连接方式：法兰式
压力等级：PN1.6-4.0MPa
结构形式：Y型120度、Y型135度
阀内组件
阀座密封：PTFE：-30℃～180℃
PPL ：-30℃～250℃
硬密封：-30℃～450℃
硬质合金：表面喷焊、氮化钨
阀芯材质：304、316、316；硬密封球芯表面采用喷焊、氮化钨
阀杆材质：304
适用介质：粉体、水液、气体等
性能
流道形成120度切换，流道平坦、阻力小、流通能力强
介质无滞留
软密封*高温度250度
硬密封*高425度
泄漏量：零泄漏
回差：±2.5％
设计制造标准
设计制造：GB/T12238-2008
连接标准：JB/T 79.1-1994
结构长度：GB/T12221-2005
压力试验：GB/T13927-2008
电动执行器
开关型：反馈信号：无源触点信号\4-20mA\电阻信号
调节型：输入信号4-20mA\0-10V\1-5V；反馈信号：4-20mA\0-10V\1-5V
电压： AC220V\380V\110V\24V、DC12V\24V等；特殊电压可定制
防爆等级：可选防爆型EXdIIBT4
三、Y型135°
电动三通球阀执行器特点
电动执行器是回转型
阀门电动装置，设计独特、体积轻巧、轻便宜人，免加油、免点检，防水防锈可任意角度安装。
体积仅相当于同类产品的35％左右，重量仅相当于同类产品的30％左右。
轴承和电气元件等关键零部件采用进口名牌产品，支架、
联轴器、
螺钉均采用
不锈钢且执行器外壳为铝合金压铸可减少电磁干扰。
蜗轮输出轴一体化，避免了键联结的间隙，传动精度高。
通过AC1500V耐压检测，F级绝缘
电机；双重限位、过热保护、过载保护装置。
采用单相
电源、外接线路简单，也做380V及DC24V
智能
控制模块高度集成于电动装置本体中，无须外接定位器等
四、与阀门的连接
1、手动转动阀门，确定无异常情况，并将阀门转到全闭位置。将支架用螺钉轻轻固定在阀门上
2、将电动装置转到全闭位置
3、将电动装置的输出轴插入到联轴器中
4、电动装置用螺钉轻轻固定在支架上。
5、手动全行程转动电动装置，确认无偏心，卡死等异常情况
6、拧紧支架上的各个螺钉
