一、根据不同的介质有多种材料可选，耐腐蚀性强，适用于口径比较大的管路。连接是由两端的
法兰对夹而成，方便拆卸维修。工作原理也是通过气动
执行器90度的旋转来带动阀板的旋转以达到介质的流通与阻断。

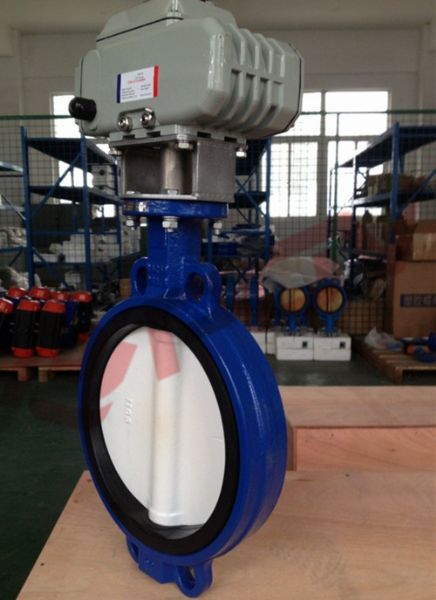

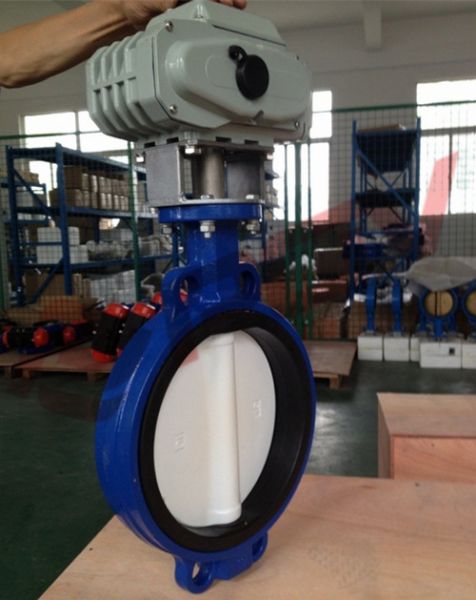

电动衬氟
蝶阀 蝶阀阀座与阀板是由全PTFE制作而成，既具有普通蝶阀的机械强度，又能发挥PTFE或PA的耐强化学介质特性。采用的是双段轴，上下分段的技术。不适用于有颗粒和温度偏高的工艺介质中。
■有
不锈钢阀体可选
■适用化学介质
■阀板上下中孔处，采用球型摩擦面设计，扭矩更小，密封性更好
■法兰对夹孔连接适用多种标准
设计标准
阀门结构长度：ISO 5752—1988
阀门
法兰连接：ISO 7005.2
阀门 检验：ISO/DIN 5208—1987
驱动装置连接： ISO/DIN 5211—1982
二、衬氟
电动蝶阀执行器特点
电动执行器是回转型
阀门电动装置，设计独特、体积轻巧、轻便宜人，免加油、免点检，防水防锈可任意角度安装。
体积仅相当于同类产品的35％左右，重量仅相当于同类产品的30％左右。
轴承和电气元件等关键零部件采用进口名牌产品，支架、
联轴器、
螺钉均采用不锈钢且执行器外壳为铝合金压铸可减少电磁干扰。
蜗轮输出轴一体化，避免了键联结的间隙，传动精度高。
通过AC1500V耐压检测，F级绝缘
电机；双重限位、过热保护、过载保护装置。
采用单相
电源、外接线路简单，也做380V及DC24V
智能
控制模块高度集成于电动装置本体中，无须外接定位器等
三、衬氟电动蝶阀执行器规格参数表
机型
项目 PLV-05 PLV-10 PLV-25 PLV-50
输出力矩 50N*M 100N*M 250N*M 500N*M
额定电流 0.15A 0.3A 0.45A 0.8A
驱动电机 10W/E 23W/E 45W/E 90W/E
重量 2.3kg 3.7kg 7.9kg 8.0kg
电 源 AC220/110V/380V,DC24V
动作范围 0~90°
动作时间 20秒 30 -60秒
保护装置 过热保护
环境温度 -30°~60°
绝缘电阻 100MΩ/DC500V
耐 压 值 AC1500V 1分钟
手动操作 附手柄操作
限 位 电气、机械二重限位
防 水 性 IP67
安装角度 可任意角度安装
位置测量 可选装开关或电位计
箱体材料 压铸铝合金
盖子材料 压铸铝合金
进线接口 PF1/2”进线线锁
四、与阀门的连接
1、手动转动阀门，确定无异常情况，并将阀门转到全闭位置。将支架用螺钉轻轻固定在阀门上
2、将电动装置转到全闭位置
3、将电动装置的输出轴插入到联轴器中
4、电动装置用螺钉轻轻固定在支架上。
5、手动全行程转动电动装置，确认无偏心，卡死等异常情况
6、拧紧支架上的各个螺钉
