频率 10 Hz to 26.5 GHz, Mixers to 1.1 THz
频率选件 3.6、8.4、13.6、26.5 GHz，使用混频器可达 1.1 THz
*大分析带宽 160 MHz
带宽选件 25 MHz 标配，40、85、125、160 MHz
*大实时带宽 160 MHz
实时带宽选件 85, 125, 160 MHz
1 GHz 时的 DANL -166 dBm
1 GHz 时，10 kHz 频偏处的相位噪声 -114 dBc/Hz
1 GHz 时，30 kHz 频偏处的相位噪声 -114 dBc/Hz
1 GHz 时，1 MHz 频偏处的相位噪声 -137 dBc/Hz
总体幅度精度 ±0.23 dB
三阶截获（TOI），1 GHz 时 +20 dBm
1 GHz 时的*大三阶动态范围 116 dB
应用——通用
模拟解调
EMI 预先一致性
灵活的数字调制分析
噪声系数
相位噪声
脉冲
实时频谱分析
SCPI 代码兼容性
激励响应
MATLAB
应用——蜂窝
TD-SCDMA（包括 HSDPA/HSUPA/8PSK）
1xEV-DO
GSM/EDGE/EDGE Evolution
LTE
W-CDMA/HSPA/HSPA+
cdma2000
cdmaOne
iDEN/WiDEN/MotoTalk
应用——无线连通性
蓝牙®
802.16 OFDMA
WLAN (802.11a/b/g/p/j/n/ah)
WLAN (802.11ac)
应用——数字视频
数字有线电视
CMMB
DTM B
DVB-T/H
ISDB-T/Tmm
性能水平 ◆◆◆◆◇◇
标准衰减器衰减范围 70 dB
标准衰减器步进 2 dB
100％ 截获概率的*短信号持续时间 17.3 μs
信掩比 > 60 dB 时的可检测信号持续时间 5 ns
无杂散动态范围 72 dBc
多域带宽 160 MHz
显示视图
密度
频谱图
密度频谱图
PvT（功率随时间的变化）频谱
PvT（功率随时间的变化）频谱图
PvT（功率随时间的变化）
触发
FMT（频率模板触发）
TQT（时间限定触发）
电平
射频猝发
线路
外置
周期
使用频率模板触发的应用软件
89600 VSA 软件
实时
频谱分析仪2 GHz 时的 DANL，不配备前置
放大器 -152 dBm/Hz
10 GHz 时的 DANL，不配备前置放大器 -151 dBm/Hz
可用应用 是
实时 是
台式 是
详细介绍

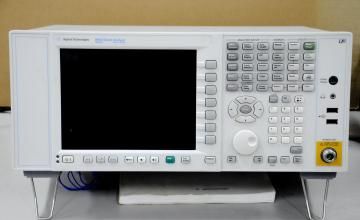

keysight N9020A-RT1 高达 160 MHz 带宽的实时频谱分析，基本检测
频率 10 Hz to 26.5 GHz, Mixers to 1.1 THz
频率选件 3.6、8.4、13.6、26.5 GHz，使用混频器可达 1.1 THz
*大分析带宽 160 MHz
带宽选件 25 MHz 标配，40、85、125、160 MHz
*大实时带宽 160 MHz
实时带宽选件 85, 125, 160 MHz
1 GHz 时的 DANL -166 dBm
1 GHz 时，10 kHz 频偏处的相位噪声 -114 dBc/Hz
1 GHz 时，30 kHz 频偏处的相位噪声 -114 dBc/Hz
1 GHz 时，1 MHz 频偏处的相位噪声 -137 dBc/Hz
总体幅度精度 ±0.23 dB
三阶截获（TOI），1 GHz 时 +20 dBm
1 GHz 时的*大三阶动态范围 116 dB
应用——通用
模拟解调
EMI 预先一致性
灵活的数字调制分析
噪声系数
相位噪声
脉冲
实时频谱分析
SCPI 代码兼容性
激励响应
MATLAB
应用——蜂窝
TD-SCDMA（包括 HSDPA/HSUPA/8PSK）
1xEV-DO
GSM/EDGE/EDGE Evolution
LTE
W-CDMA/HSPA/HSPA+
cdma2000
cdmaOne
iDEN/WiDEN/MotoTalk
应用——无线连通性
蓝牙®
802.16 OFDMA
WLAN (802.11a/b/g/p/j/n/ah)
WLAN (802.11ac)
应用——数字视频
数字有线电视
CMMB
DTM B
DVB-T/H
ISDB-T/Tmm
性能水平 ◆◆◆◆◇◇
标准衰减器衰减范围 70 dB
标准衰减器步进 2 dB
100％ 截获概率的*短信号持续时间 17.3 μs
信掩比 > 60 dB 时的可检测信号持续时间 5 ns
无杂散动态范围 72 dBc
多域带宽 160 MHz
显示视图
密度
频谱图
密度频谱图
PvT（功率随时间的变化）频谱
PvT（功率随时间的变化）频谱图
PvT（功率随时间的变化）
触发
FMT（频率模板触发）
TQT（时间限定触发）
电平
射频猝发
线路
外置
周期
使用频率模板触发的应用软件
89600 VSA 软件
实时频谱分析仪
2 GHz 时的 DANL，不配备前置放大器 -152 dBm/Hz
10 GHz 时的 DANL，不配备前置放大器 -151 dBm/Hz
可用应用 是
实时 是
台式 是
