系永嘉季诚泵业技术人员联合国内外
水泵*选用优秀水力模型，在原ISW型
离心泵之基础上，加以改的一种新型泵种。在一般立式泵的基础上进行巧妙组合设计而成。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观，具有行业*水平。

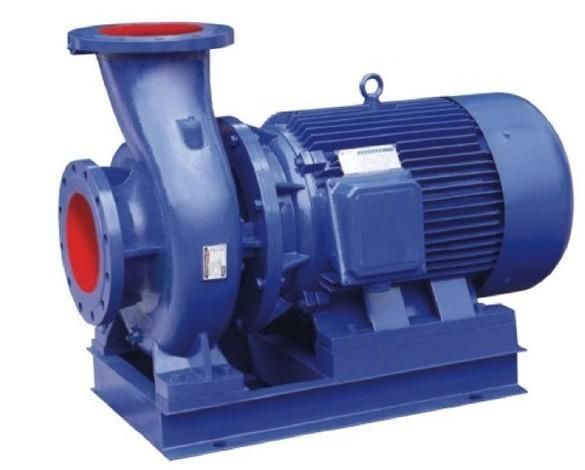

■ISWR卧式热水
管道离心泵特点：
运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
滴
水不漏：不同材质的
硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音
轴承支撑下的水泵，运转平稳，除
电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用国际*品质；配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
■ ISWR卧式热水
管道离心泵用途：
ISWR卧式单级单吸热水离心泵适用于冶金、化工、纺织、
木材加工、造纸以及饭店、浴室、宾馆等
锅炉高温热水增压循环输送及城市住房采暖循环用泵，使用温度105℃以下。
■ ISWR卧式热水管道离心泵型号意义：
■卧式热水管道离心泵使用条件：
1、吸入压力≤1．6MPa，或泵系统*高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸
钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式
机械密封。
■卧式热水管道离心泵结构图：
序号
部件名称
序号
部件名称
1
底板
5
机械密封
2
泵体
6
主轴
3
叶轮
7
挡水圈
4
泵盖
8
电机
■ ISWR卧式热水管道离心泵注意事项：
1、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。
2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。
3、拧紧地脚
螺栓，以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装
调节阀，在泵出口附近安装
压力表，以控制泵在额定工况内运行，确保泵的正常使用。
5、排出管路如装
逆止阀应装在
闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装。
