一、 概述
本产品采用GB17945-2010标准，以供消防应急标准
灯具电力及监控使用情况分析。本产品采用优质进口电子元器件，本套产品不仅适用于宾馆，酒楼，商场等高层建筑，公共场所消防系统等场所，以备发生停电，火灾，地震等突发性灾害事故时，控制
应急灯具用于人员的紧急疏散，营救等。而且还给家庭使用提供了极大的方便。
二、 产品原理
消防应急照明控制器在所监控的建筑发生火灾时，根据火灾
报警系统提供的火灾信号及建筑的逃生路线，计算出建筑中每一点的*佳逃生路线，并通过整个网络系统，实时动态的调整应急疏散系统指示灯的指示方向，指示建筑内的人员迅速安全逃生。同时实时监控网络系统中各个设备的运行状态，及时显示各个设备的故障信息等功能。市电断电或有消防联动信号时，自动使用备用
电源给配接设备供电；当市电恢复或在消防联动控制撤销后，系统自动恢复正常供电状态。
三、 特点
1、 采用工业标准控制系统，实时处理各种任务。
2、
液晶屏幕显示建筑结构平面图，故障及火警和声光报警，系统设备运行状态一目了然。
3、 系统故障或有火灾时，通过不同的音响进行声音报警和光报警。
4、 具有联动控制功能，通过KN-BUS通讯接口实时传输系统当前状态。
四、 使用说明

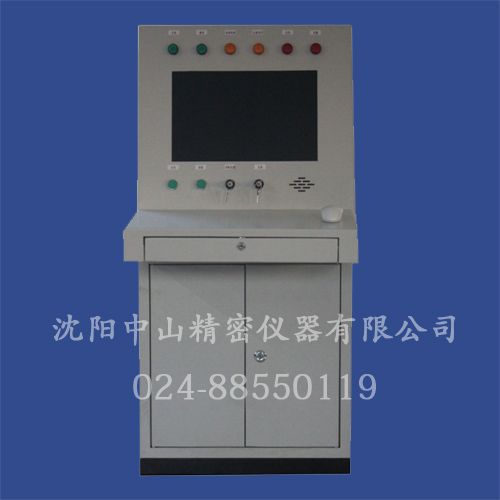

1. 面板指示灯
1、主电源指示灯：打开主机主电或备用电源指示灯亮，主机正常运行；如果主电和备电 指示灯同时闪亮， 主机处于UPS供电状态。
2、报警指示灯：当遇火灾情况时，报警指示灯亮。
3、应急指示灯：当系统处于应急或强制应急状态时，应急指示灯亮。
4、设备故障指示灯：系统检测出灯具故障时，设备故障指示灯亮
5、电源故障指示灯：系统检测到UPS电源或EPS电源出现故障时，设备故障指示灯亮
2. 面板按键
自检键：按下自检键，同时打开应急键，系统进入自检程序；系统将依次检测面板指示灯及喇叭的工作状态。
消音键：当有故障或报警声时，按下消音键将暂停报警声音。
应急键：打开应急键，整个系统进入应急状态。
强制应急键：打开强制应急键，整个系统进入强制应急状态。
3. 系统监控软件
打开控制器电源后，系统将进入智能应急疏散照明控制系统
此时系统将按照省却的状态运行。
本系统具有分级操作控制功能，根据登陆用户的权限不同，用户可进行不同级别的操作。
系统处于未登陆状态时，用户不能进行人和功能操作。
1) 右侧主菜单
a. 登陆
点击右上角的登陆开关，系统弹出登陆窗口
输入正确的用户名和密码后，系统进入登陆状态。
b. 退出登陆
点击右上角的登陆开关，系统弹出退出登陆确认窗口
点击确认键后，系统退出登陆状态。
c. 巡检控制
系统控制右侧主菜单巡检控制部分由控制按钮及状态指示两部分组成，如图：
巡检处于停止状态时，下面2个状态指示灯熄灭；点击“开始”键，系统开始巡检，此时状态指示灯交替点亮。但所有设备正常工作时，状态指示灯为绿色；当系统出现设备故障时，状态指示灯为黄色；当发生火警时，状态指示灯为红色。
点击“停止”键，巡检功能暂停。
d.
报警控制
系统控制右侧主菜单设有报警控制制按，如图 。由报警声开关选项，报警复位按钮及应急按钮组成。当报警声开关选项选中时，发生故障或火警时，除故障或火警指示灯点亮外，喇叭同时发出报警声；当此项未选中时，喇叭被静音；当发生火灾或系统故障时，按下“报警复位”按钮，将复位生火灾或系统故障状态；点击“进入应急”按钮，系统进入应急状态，再次点击，应急状态结束。
e. 显示屏幕控制
显示屏幕控制按钮，如图所示，用于设定屏幕中平面图显示状态。当系统存在多张平面图时，固定显示状态时，只显示用户设定的平面图。循环显示状态时，系统按照用户设定的时间，轮流显示每一张平面图。
f. 屏幕键盘控制
屏幕键盘控制，如图，用于系统使用触摸屏显示器或做为系统的辅助输入设备使用。点击屏幕键盘控制中的“打开”按钮，系统的屏幕键盘被打开；屏幕键盘被退出或被隐藏时，再次点击“打开”按钮，软件会重新打开屏幕键盘。
g. 图像操作控制
图像操作控制按钮，如图所示，用于控制平面图的显示。软件启动时，图像处于整幅显示状态，点击“放大”按钮，放大图像，点击“缩小”按钮，缩小图像；按住鼠标左键移动鼠标器拖动图像，用以显示被放大图像的不同部分。
2) 顶部菜单
a. 设置按键
设置按键用于系统软硬件设置及用户权限配置。系统登陆后，对有配置权限的用户有效。
点击“设置”按钮，系统进入设置窗口。
a) 区域控制器设置
点击“设置”按钮后，系统进入设置窗口的区域控制器设置界面，如图：
列表中列出系统配接的所有区域控制器及其状态。双击列表中的区域控制器或在“选择要设置模块”中输入区域控制器地址并点击“设置”按键，系统进入区域控制器信息设置界面：
“控制器状态”用于显示区域控制器状态及相关的操作控制
点击“进入应急”按钮，可使此区域控制器进入应急状态，再次点击退出应急；
点击“显示子设备故障信息”按钮，可显示其配接的应急灯的故障信息；
“描述”栏，可输入当前区域控制器的注释信息。
“EPS状态”用于显示当前区域控制器所配接的EPS运行状态。
点击“退出”按钮，退出区域控制器信息显示及配置窗口。
b) 点击“系统设置”窗口的“子设备设置”栏，系统进入子设备设置界面，如图：
列表中列出系统配接的子设备信息及其状态。双击列表中的子设备或在“设置模块”区中输入子设备相关信息并点击“设置”按键，系统进入子设备信息设置界面：
子设备信息设置界面中显示了当前设备的信息及状态。备注中了填入对当前子设备的描述信息。点击“退出”按钮，保存描述信息并退出；点击“取消”按钮，不保存描述信息退出。
c) 点击“系统设置”窗口的“系统设置”栏，系统进入系统设置界面，如图：
“通讯接口”选择：
设备通讯接口：系统与区域控制器的通信接口，采用KN-BUS通讯协议；
火警通讯接口：系统与火灾
监控系统的通信接口，预留RS232接口；
控制面板通讯接口：系统与控制面板的通信接口，RS232通讯。
“菜单设置”栏
选择系统软件无操作时主界面菜单是否隐藏；
“其他功能”栏
“初始化数据”按钮，用于初始化区域控制器配接的子设备信息
“同步功能”按钮，用于初始化区域控制器配接的子设备初始显示状态
“巡检显示延时”，用户无图形操作后，自动
