适用范围
适用于煤矿井下及其周围介质中含有爆炸性危险气体（甲烷）及煤尘的环境中，在交流50Hz，电压为6~10KV的供电系统中，供信号、照明、动力设备等作为矿用
橡套电缆接线连接与分支之用。
BHG1-400/10-2G BHG1-400-2G 400A 10KV矿用隔爆型
高压电缆接线盒BHG1-400/10-3G
BHG2-400/10-2G (BHG1-400/10-2)
特点
结构简单 接线方便 体积小 重量轻 获专利。
环境压力80KPa—106 Kpa
BHG1-400/10-3G
BHG2-400/10-2G (BHG1-400/10-3G)
使用环境
周围空气温度-20℃—+40℃；
空气相对湿度不大于95％（+25℃）；
无强烈颠簸和冲击震动的地方；
无滴水和雨雪侵入的地方；
无足以破坏金属和绝缘腐蚀性气体及蒸汽的场所；
BHG1-400/10-3G
BHG2-400/10-2G (BHG1-400/10-3G)
产品执行标准 防爆标志
1．产品执行标准
本产品应执行标准MT/T946-2005《煤矿用隔爆型高压
电缆接线盒》、GB3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》、GB3536.2-2000《爆炸性气体环境用电气设备 第2部分：隔爆型：“d”》。
2.防爆标志：ExdI
BHG1-400/10-3G
BHG2-400/10-2G (BHG1-400/10-3G)

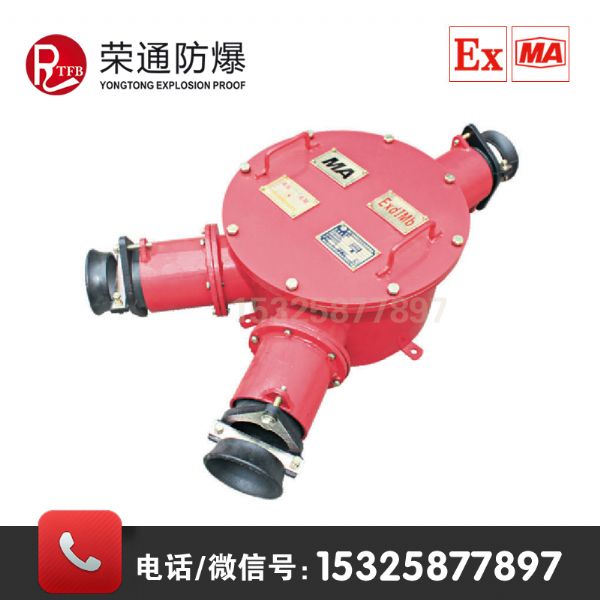

结构简介
接线盒的隔爆外壳为
钢板结构，盖采用
螺栓压接形式，两侧为
电源引线端，并设有控制线引入装置。壳体内设有三个主
接线端子，接线柱上用压板将电缆头压接。基座为高压电瓷，并设有一个辅助接线端子。
BHG1-400/10-3G
BHG2-400/10-2G (BHG1-400/10-3G)
型号含义
B H G 口 - 口 / 口 – 口 – 口
┬ ┬ ┬ ┬ ┬ ┬ ┬ ┬
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜
｜ ｜ ｜ ｜ ｜ ｜ ｜ └— G：钢板，T：铸铁
｜ ｜ ｜ ｜ ｜ ｜ └———— 引入装置各数（或通数）
｜ ｜ ｜ ｜ ｜ └——————— 额定电压（KV）
｜ ｜ ｜ ｜ └—————————— 额定电流（A）
｜ ｜ ｜ └————————————— 设计序号
｜ ｜ └———————————————— 高压
｜ └——————————————————— 接线盒
└—————————————————————— 隔爆型
BHG1-400/10-3G
BHG2-400/10-2G (BHG1-400/10-3G)
主要技术参数
型号 额定电压 KV 额定电流 A 通数（个） *大电缆外径mm
BHG1-200(315)400/6-2G 6 200(315)400 2 Φ85
BHG1-200(315)400/6-3G 6 200(315)400 3 Φ85
BHG1-200(400) /10-2G 10 200(400) 2 Φ85
BHG1-200(400) /10-3G 10 200(400) 3 Φ85
BHG1-400/10-3G
BHG2-400/10-2G (BHG1-400/10-3G)
使 用
1、接线盒拆箱后，应检查有无损坏现象，零件有无缺失。
2、接线盒严禁带电操作，必须按《煤矿安全规程》进行操作，电缆的安装必须 严格执行安装工艺，可在井下进行，具体的安装工艺请参照《BHG1-400/10-2G矿用隔爆型高压电缆接线盒》说明书。
3、特别提醒的是，在安装时出线部分应灌环氧树脂。接线盒的检查与电缆同时进行，如温度超过80℃时，应立即查明原因及时解决检查时要查看
紧固件、警告牌是否完整。
