设备概述

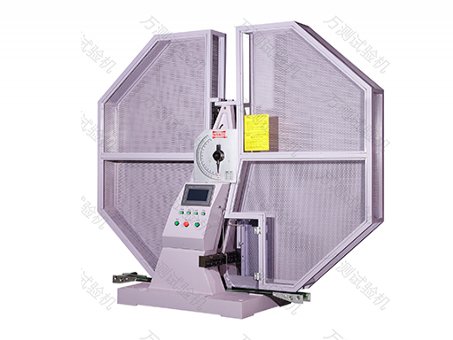

PIT系列D型双立柱式金属摆锤冲击
试验机是对金属材料在动负荷下抵抗冲击性能进行检测的仪器，能连续和大量地做金属冲击试验，并显示冲击吸收功、冲击韧性、摆锤的旋转角度及打印试验报告等。是金属材料生产厂家、质检部门必备的检测仪器，也是科研单位进行新材料研究不可缺少的测试仪器。
该机型可以配全自动送样系统，可大大的提高试验效率，减轻试验人员劳动强度；也可选配仪器化冲击系统，能记录并分析整个冲击过程的各种曲线、数据及特征值，并能够进行数据输出及打印试验报告等。
相关标准
GB/T 3808 《摆锤式
冲击试验机的检验》
GB/T 229 《金属材料 夏比摆锤冲击试验方法》
JJG 145 《摆锤式冲击试验机》
ASTM E23 《Standard Test Methods for Notched Bar Impact Testing of Metallic Materials》
ISO 148 《Metallic materials — Charpy pendulum impact test 》
技术指标
主型号 PIT452D
配置型号 PIT452D-2 PIT452D-3 PIT452D-4
*大冲击能量（J） 450（根据选配摆锤确定）
选配简支梁摆（J） 150，300，450
冲击速度（m/s） 5.24
摆锤预仰角（°） 150
角度分辨率（°） 0.025
摆轴中心至试样离（mm） 750
空击吸收功 ≤0.4％
金属摆锤冲击
传感器量程（KN） 无 40
冲击力值传感器
静态线性误差 无 满量程±1％（10％～50％FS）
逐点±2％（50％～100％FS）
响应频率（KHz） 无 500
AD分辨率（bit） 无 16
采样频率（MHz） 无 1.25
实验动态误差 无 <2％
试样支座 跨距（mm） 40+0.2
端部圆弧半径（mm） 1~1.5
支撑面倾角（°） 11±1
冲击刀刃 圆弧半径（mm） 2或8
夹角（°） 30
厚度（mm） 16
试样规格（mm） 55×10×10；
55×10×7.5；
55×10×5；
55×10×2.5
请根据客户试样尺寸勾选或增加
外形尺寸（mm） 2200×800×2050
主机
电源 三相五线交流 380V±10％ 50Hz 1.5kW
主机重量（kg） 1150
注:型号中-2表示液晶式;-3表示微机式；-4表示仪器化式
