1、广泛应用于工业及民用领域的一类通用型塑料，PVC制品是以PVC树脂、无机
填料、
颜料、热稳定剂、
增韧剂（增塑剂）、加工助剂、滑剂等组分进行共混挤出（注塑、滚塑等）加工而成各类产品，它是由极性相、中等极性相、弱极性的聚合物或低聚物以及无机粉体和颜料的亲水相组成复杂的多相体系。由于各相间亲水/亲油相平衡值各不相同，PVC制品多相体系会出现相间因相容性差造成PVC制品力学性能不理想和加工性不稳定、成本高。
传统采用
硬脂酸、钛酸酯
偶联剂、铝酸酯偶联剂等对无机填料进行改性，以改变无机相的亲油性，但未根本上改变PVC体系的多相的平衡和相容性，长期工业应用表明出现下列缺陷：
• 加工熔体粘度高；
• 无机填料、无机颜料在有机聚合物中分散性差；
• 传统偶联剂的亲油链与PVC体系各相间的相容性差，大幅度降低复合材料的冲击韧性和强度。
SP-1800超
分散剂是一款专门针对PVC异型材、PVC
管材、PVC电工管、PVC板材、PVC
地板革、PVC
电线电缆、PVC人造革、PVC片材、PVC壁纸、PVC鞋材等PVC软硬制品而设计的产品。SP-1800超分散剂含有特定的锚固基团可以强烈锚定在颜、填料表面并使其在PVC体系中充分分散。而SP-1800超分散剂的特殊分散链段可以使PVC多相体系的强极性组分、中等极性组分、弱极性组分、非极性组分、亲水性组分进行充分的融合，消除PVC体系多相体系相间不相容或相容差引起的微观相间微裂纹和相间应力等问题，从而极大地提高PVC制品的力学性能、加工流动性及加工稳定性。SP-1800超分散剂特点：
• 对无机粉体和颜料高效的分散性；
• 高效降低PVC多相复杂体系中相的表面张力；
• 消除PVC多相复杂体系中相间相容性差所引起的微观相间微裂纹和相间应力，极大提高PVC复合材料的力学性能；
• SP-1800超分散剂对PVC多相体系的高效融合，提高PVC加工性能和PVC制品表面光泽；
• SP-1800超分散剂高效的相间融合能力可以大幅度提高PVC复合材料中无机粉体填充量50％～100％，而又保证良好的产品质量，极大地降低企业成本。
SP-1800超分散剂使PVC制品配方及加工工艺变得更为简洁，在PVC制品中只需选择
碳酸钙的种类（轻质碳酸钙和
重质碳酸钙），以及碳酸钙的细度和白度即可，不用考虑碳酸钙生产企业选择不同偶联剂及处理方法带来的PVC加工不稳定性和色差变化等影响。
SP-1800不仅大幅度提高PVC制品的力学性能，还可以大幅度提高无机粉体的填充量，同时达到提高产品质量降低生产成本之目的。
2、SP-1800超分散剂性能指标
项 目 指 标
SP-1800 SP-1800S

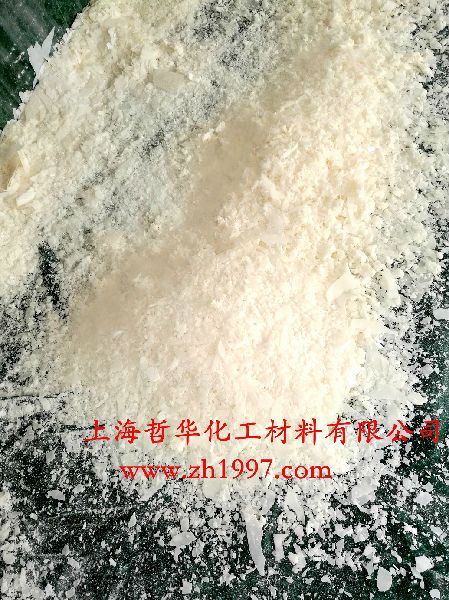

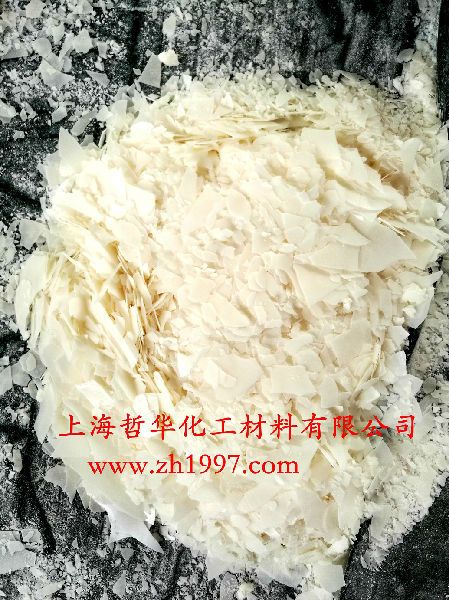

外 观 白色片状物 白色片状物
有效成分（％） 100 100
熔 点（℃） 约75 约75
含水量（≤，％） 0.2 0.2
酸值（≤，mgKOH/g） 15 70
备注：• SP-1800*用于PVC硬制品；
• SP-1800S*用于PVC软制品、PVC注塑制品。
3、SP-1800超分散剂使用量及使用方法
（1）SP-1800分散剂使用量
SP-1800超分散剂使用量基于无机粉体量：1.0％～1.2％。
（2）SP-1800分散剂使用方法
在PVC配方混料过程中直接加入。即：PVC树脂粉、增塑剂（软制品用）、热稳定剂、增韧剂（硬制品用）、加工助剂、颜料、填料、SP-1800投入高混机，混合至120℃～130℃，冷却、挤出（注塑、滚塑等）加工成型。
4、SP-1800超分散剂在PVC配方中的应用
SP-1800超分散剂在PVC制品配方中使用极其灵活，既可以在原配方不改变情况下，加入SP-1800将极大地提高PVC制品的冲击韧性和强度；亦可以在原配方基础上增加无机填料50％～100％，在保证产品质量的基础上，降低企业成本3％～8％，用户可根据需要进行取舍。
下列是部分PVC制品使用SP-1800分散剂的参考配方表：
4.1异型材*使用
原料 原配方 SP-1800配方
PVC 100 100
CPE 8～10 8～10
ACR 0.8～1.5 0.8～1.5
钛白粉 5 5
复合稳定剂 4.0 4.0
活性CaCO3 15～50 －
CaCO3 － 30～80
SP-1800 － 0.3～0.8
4.2 PVC电工管*使用
原料 原配方 SP-1800配方
PVC 100 100
CPE 8～12 8～12
ACR 1～2 1～2
热稳定剂 4.0 4.0
钛白粉 4.0 4.0
活性CaCO3 30～70 －
CaCO3 － 50～100
SP-1800 － 0.5～1
4.3 PVC
供水管*使用
原料 原配方 SP-1800配方
PVC 100 100
CPE 5 5
ACR 1.0 1.0
热稳定剂 0.8～3.0 0.8～3.0
钛白粉 4.0 4.0
活性CaCO3 20 －
CaCO3 － 35～45
SP-1800 － 0.35～0.45
4.4 PVC
排水管*使用
原料 原配方 SP-1800配方
PVC 100 100
CPE 5～7 5～7
ACR 1～2 1～2
热稳定剂 4.0 4.0
钛白粉 3～4 3～4
活性CaCO3 80～200 －
CaCO3 － 120～280
SP-1800 － 1.2～2.8
4.5 PVC软制品中的应用
原料 原配方 SP-1800S配方
PVC 100 100
增塑剂 30～60 30～60
钙-锌稳定剂 0.8～3.0 0.8～3.0
颜料 适量 适量
活性CaCO3 20～80 －
CaCO3 － 40～120
SP-1800S － 0.4～1.2
以上应用案例供参考，用户要根据实际应用，对轻质碳酸钙/重质碳酸钙要作*优的比例搭配，控制碳酸钙的吸油值，以达到*满意的加工性能要求。
5、SP-1800安全性、包装规格
SP-1800/SP-1800S已通过SGS认证，符合欧盟标准。
SP-1800/SP-1800S包装：复合PP
编织袋：25kg/包。
