安装前的检查
检查
法兰、衬里、壳体和出线套有无损伤。
打开盒盖、检查接线印刷
电路板有无松动或损坏。
检查铭牌中型号编码与订货编码是否相符。
公司采用国内外*新先进技术研制、开发的全智能型
流量计，与其他厂家生产的传统模拟的或非智能的
电磁流量计有非常大的区别，尤其在测量精度可靠性、稳定性、使用功能和使用寿命等方面。智能 电磁流量计特别设计了带背光宽温的中文
液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他 电磁流量计英文菜单所带来的不必要的麻烦和错误。另外我们独家设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减少了仪表体积和安装维护的麻烦。
价格合理，产品优越，
服务到位！一年质保，终身维护，关注我们！

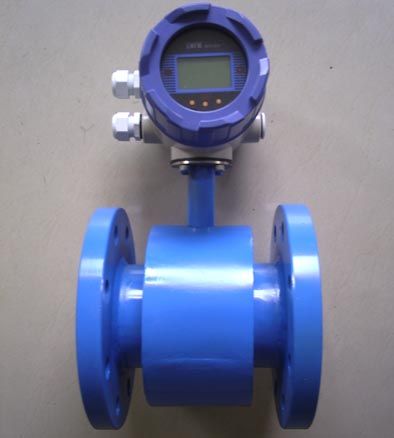

锅炉热水计量表
性能 参数

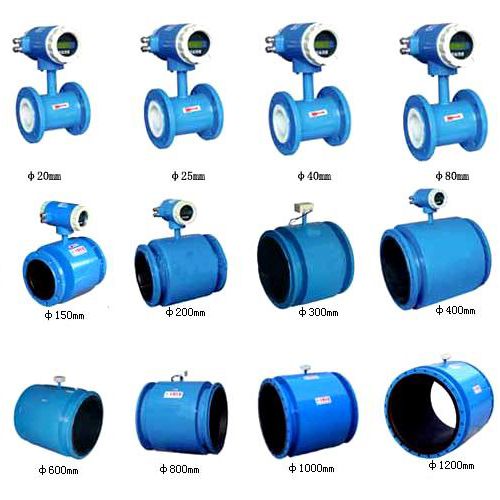

锅炉热水计量表口径范围 DN15～600mm
流速范围 0.5％m/s～10m/s
测量精度 ±0.5％
重复性 0.2％
公称压力 1.6MPa,2.5MPa,4.0MPa
介质温度 -25℃～+150℃
环境温度 -10℃～+50℃
转换器输出 电流输出 4～20mA DC 负载阻抗≦700Ω
脉冲输出 0-1KHZ 幅值可选
脉冲当量 通经DN（mm） 15-32 40-100 125-600
累积*小分辨率m3 0.01 0.1 1
脉冲当量m3/cp 0.00001 0.0001 0.001
可选配置 RS-485通讯 HART协议
流量报警 1-5V电压输出
显示方式 汉字显示 累计流量八位 瞬时流量五位
断电数据保持 ≧10年
工作电压 AC85～240V，45～65HZ
功率消耗 小于20W
防护等级 IP65
电缆长度（分体型） （转换器与
传感器）标准长度10可选

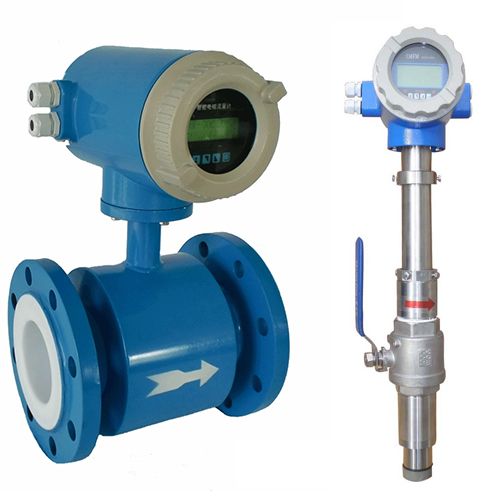

JKM-LDG型智能锅炉热水计量表是我公司采用先进技术研制、开发与生产的流体测量仪表，具有高精度、高可靠性与使用寿命长等特点。为保证产品质量，我公司在产品结构、选材、制定工艺、生产装配与出厂等过程中每个环节细致研究与控制，锅炉热水计量表配套完整的流量标定检测系统。为适应测量现场的需求，开发出高压型锅炉热水计量表系统、插入式锅炉热水计量表系统，锅炉热水计量表特别是插入式锅炉热水计量表在大口径
管道系统中应用具有良好经济型、时效性、稳定性。在线安装型可以不停产安装与检修，使用简便。使得我公司的锅炉热水计量表系统适合石油、化工、能源、冶金、食品、环保、水利等各个领域。
锅炉热水计量表特点
中文菜单操作，使用方便，操作简单。
锅炉热水计量表液晶宽屏背光LCD显示，高清晰度显示屏，便于观察操作
测流管腔内无机械阻流部件，测量过程几乎无压损。。
测量显示值与流体压力，温度、密度、粘度等物理参数无关。
用户可根据实际需要在现场修改量程。
采用SMD器件和表面贴装（SMT电路可靠性高）。
超低EMI开关
电源，使用电源电压变化范围大，抗EMC好
锅炉热水计量表内部积算器可显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间
具有RS-485、RS-232C、Hart和Modbus数字通讯信号输出。
具有自检功能
JKM-LDG型智能锅炉热水计量表型号规格表
规 格 代 码 说 明
仪表种类 JKM-LDE 智能锅炉热水计量表
通径代码 -XXX 例：150表示DN150，若通径后I插入式
电极形式 1 标准固定式
2 式
3 可拆卸更换式
电极材料 0
不锈钢 1 铂（Pt）
2 哈氏B（HB）
3 钽（Ta）
4 钛（Ti）
5 哈氏C（HC）
内衬材料 3
氯丁橡胶 4
聚氨酯橡胶
5 F4（PTFE）
6 F46（FEP）
7 F40（E-TFE）
8 P0（聚丙烯）
9 PPS（聚丙硫醚）
额定压力（MPa） 4.0 DN18-80
1.6 DN100-150
1.0 DN200-1000
0.6 DN1100-2000
0.25 DN2200
工作温度 E ≤80℃
H ≤180℃
接地环 0 无接地环
1 有接地环
防护等级 0 IP65
1 IP68
转换器形式 0 一体式
1 分体式
外壳材料 0 碳钢
1 不锈钢
表体法兰 0 碳钢
1 不锈钢
安装配对法兰 0 不带
1 带
供电电源 0 220VAC
1 24VDC（Iour≥0.5A）
锅炉热水计量表仪表量程 （XXX） 例：3000表示对应*大量程3000m3/h
售后承诺
：若在七个工作日内发生质量问题或操作上对用户造成不便影响，本公司承诺在三个工作日内对设备进行免费更换。保修期内，产品若发生故障，在接到贵公司报修后，如有需要我司将提供代用设备。保修期内因设备性能故障维修两次仍不能正常使用的，我司无偿更换新设备。
