一、结构说明：
（一）氰凝防腐层
钢管除锈质量的好坏，直接影响钢管的使用寿命，行业技术普遍认为除锈质量好的钢管在使用寿命上比除锈质量差或
不锈钢的钢管要长3-5倍。我公司采用钢管抛丸
除锈机械化产线，执行《SY/J4007-86涂装前
钢材表面处理规范》国家标准，钢管表面除锈等级可达Sa2.5级。除锈后的钢管表面采用空气喷涂方式喷涂两道氰凝
防腐涂料，我公司氰凝防腐涂料选用国内专业大型企业生产的氰凝高效重防腐
防水涂料。
（二）硬质
聚氨酯泡沫塑料保温层
选用原料多异氰酸酯和
聚醚多元醇聚合反应二形成聚氨酯硬质塑料保温层，其抗压强度高（≥0.3Mpa）吸水率低（≤10％），导热系数小（平均温度50℃时≤0.033），安全使用时温度可达120℃，保温性能非常优良。我公司选用的聚氨酯材料是美国亨斯迈公司和山东东大化学生产的异氰酸酯和组合聚醚多元醇。
（三）高密度
聚乙烯防护层（补口保温交联聚乙烯
热收缩带防护层）
我公司采用一步法生产工艺与聚氨酯硬质塑料保温层同步成型的低压
高密度聚乙烯外护管防护层，其防水防腐密封性能优良，高密度聚乙烯套管防护层轴向环向拉伸强度≥20Mpa，断裂延长率≥35％，耐老化时间可达30年。
二、聚氨酯保温层主要技术指标：
项目 单位 指标 实验标准
密度 Kg/m3 ≥60 GB/T6343
抗压强度 Mpa ≥0.3 GB/T8813
导热系数 W/m℃ ≤0.033 GB/T10297
吸水率 ％ ≤10 GB/T114
闭孔率 ％ ≥88 GB/T10799
耐热性 ℃ 120或150 En253
轴向剪切强度 Kpa ≥120 GJ/T114
报警线阻抗 MΩ 20~∞ GJ/T114

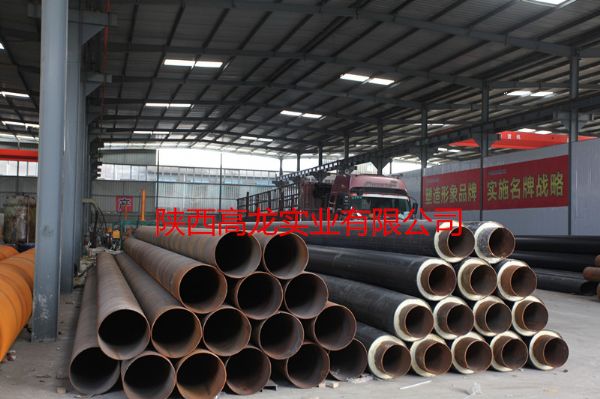

三、高密度聚乙烯外护管聚氨酯泡沫预制直埋
保温管规格表
单位：mm
规格 钢管 外套管 保温层厚度 长度（L）
外径（d） 厚度（t） 外径（D） 厚度（T）
DN25LPW 32 2.8 90 2.5 26.5 6000
DN32LPW 42 2.8 110 2.5 31.5
DN40LPW 48 2.8 110 2.5 28.5
DN50LPW 57 3.5 125 3.0 31.0
DN70LPW 76 4.0 140 3.0 29.0
DN80LPW 89 4.0 160 3.0 32.5
DN100LPW 114 4.0 200 3.2 39.8
DN125LPW 140 4.5 225 3.5 39.0
DN150LPW 159 4.5 250 3.9 41.6
DN200SPW 219 6.0 315 4.9 43.1 12000
DN250SPW 273 6.0 400 6.3 57.2
DN300SPW 325 7.0 450 7.0 55.5
DN350SPW 377 7.0 500 7.8 53.7
DN400SPW 426 7.0 560 8.8 58.2
DN450SPW 478 7.0 600 8.8 52.2
DN500SPW 529 7.0 630 9.8 40.7
DN600SPW 630 8.0 760 11.5 53.5
DN700SPW 720 9.0 850 12.0 53.0
DN800SPW 820 10.0 960 14.0 56.0
DN900SPW 920 10.0 1055 14.0 53.5
DN1000SPW 1020 10.0 1155 14.0 53.5
DN1200SPW 1220 11.0 1380 15.0 65.0
四、执行标准
1、执行中国建设部标准CJ/T114-2000，EN253：1994标准
2、DN150及以下采用
无缝钢管，DN200及以上采用
螺旋钢管3、其他规格可根据用户要求提供
