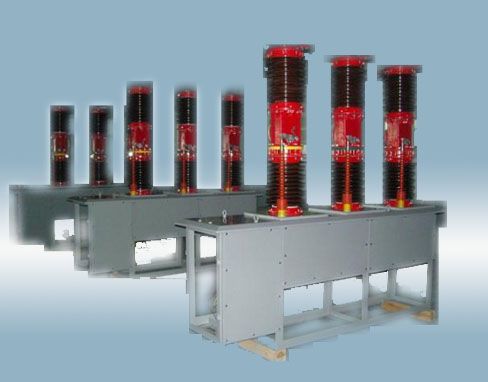

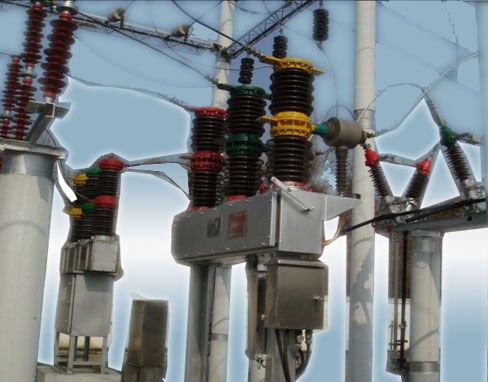

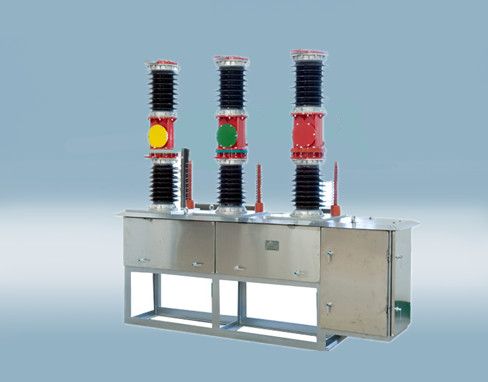

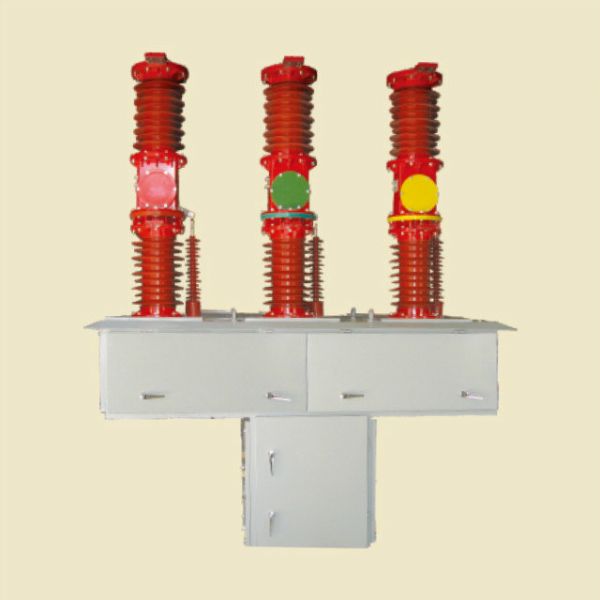

是三相交流50Hz户外高压开关设备，适用于35kV输电系统的控制和保护，也可用于联络
断路器及开合
电容器组的场合。
主要技术特点
1、瓷柱式结构，防水型传动箱，新型的真空灭弧室；
2、2-3只电流
互感器，每相四个线圈，根据用户需要选择变化；
3、可配CD10电磁机构或CT19
弹簧机构；
4、开断性能好，可靠性高寿命长，维护工作量小；
5、无油化、无气化、经济环保；
6、外绝缘修正后现运行海拔2700mm。
使用环境条件
1、海拔：≤2500m；
2、周围空气温度：*高+40℃，*低-35℃；
3、风压不超过700Pa(相当于风速34m/s)；
4、地震烈度不超过8度；
5、空气污染程度：Ⅲ级；
6、*大日温差：不超过25℃
主要技术参数
序 号 项目 单位 参数
1 额定电压 kV 40.5
2 额定频率 Hz 50
3 额定电流 A 1250,1600,2000
4 额定绝缘水平 1min工频耐压 干试 kV 95
湿试 80
雷电冲击耐压（峰值） 185
5 额定短路开断电流 kA 20，25，31.5
6 额定短路关合电流 50，63，80
7 额定短时耐受电流 20，25，31.5
8 额定峰值耐受电流 50，63，80
9 额定短路持续时间 s 4
10 额定短路开断电流开断次数 次 20
11 额定
电容器组开断电流 A 400
12 额定操作顺序 分-0.3s-合分-180s-合分
13 全开断时间 s 0.1
14 机械寿命 次 10000
15 动静触头允许磨损厚度 mm 3
16 重量 kg 1100
安装尺寸图
