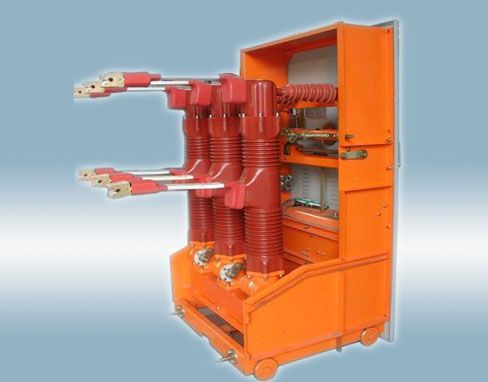

公司从西高所引进开发了KYN61-40.5型柜配ZN85-40.5型真空
断路器，为使该柜型有多种方案，我厂将现在生产的LN2-40.5型SF6断路器配3AF型弹操机构也配入该柜型中，以适应市场需要。根据KYN61-40.5柜型对手车进行设计，对断路器本体相间中心距改为30MM，上下接线中心距改为400MM，触臂硫化唤氧树脂以增加绝缘，触头为圆形梅花触头。鉴于SF6断路器结构所限，手车锁车部位增高了170MM，生产厂将柜锁车孔上移即可，其他尺寸不变，如：断路器相间，上下触臂中心距，手车推进机构，手车挑帘，手车轮距，二次插头位置等相关尺寸与ZN85-40.5
真空断路器手车尺寸完全一致。达到了一个柜型，两种手车都可配用。
手车触臂硫化环氧树脂，断路器外绝缘筒为环氧树脂浇注结构后，满足正常条件下的空气距离和爬距要求，并有效地减小了手车体积。
操动机构采用了西门子技术的3AF型
弹簧机构，与断路器紧靠，其结构较紧凑，输出特性与断路器要求配合良好。SF6断路器手车总体布局合理，美观，简洁，体积小巧轻快，操作灵活，配有机械连锁，适用于多种场合运行。
用途
LN2-40.5型
六氟化硫断路器是三相交流50HZ的户内装置，可供工矿企业，发电厂及
变电站作保护和控制之用，并可用在频繁操作场所，也可用于联络断路器。并可切合
电容器组。
LN2-40.5型断路器配用3AF型弹簧操动机构手车，专门配置于KYN61-40.5型金属封闭式
开关柜。
结构及性能
LN2-40.5型断路器灭弧室为自能旋弧膨胀式，综合应用旋弧纵吹原理及压气原理进行灭弧，具有很好的灭弧性能。LN2-40.5型断路器具有开断性好，检修周期长，电寿命高，燃弧时间短，无操作过电压，机械可靠性高，零表压时能承受*高工作电压10分钟，能开断额定电流2次等特点，是您理想的不检修的高压电器产品。
气体监控
带温度补偿自动监控的SF6密度控制表，该表既显示SF6气体压力，又可自动修正温度对压力的影响。当断路器内气体压力低于报警压力0.62±0.01MPA时，该
压力表接点接通发出信号，当气体压力低于闭锁压力直0.59±0.01MPA时该压力表发出闭锁信号。
型号
电压（ kV ）
额定绝缘水平（ kV ）
额定 电流
额定 开断 电流
额定 关合 电流 动 稳定 电流 热 稳定 电流 （时间） 额定失步 开断电流
额定
*高
雷电冲击 耐压（全 波） 工频 耐压
A
kA
kA
kA （峰值）
kA(有效值)
LN2-40.5
35
40.5
185
95
1600
25
63
63
25 （ 4S ）
6.5
电寿命（次）
合闸 时间 （不大于） 分闸时间 （不大 于） 开断电容 器组开断 电流
机械 寿命
额定 气压
信号 气压
闭锁 气压
年漏 气率 （不大于） 水分含量 （ V ）
重量（ kg ）
20 ℃
断路器 本体
SF6 气体
开断 额定 电流 开断额 定开断 电流
S
S
A
（次）
MPa
PPm (V)
3000
16
0.15
0.06
800
6000
0.65 0.62 0.59
1％
150
135
