工作原理：
蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上，蝶板旋转90角度即可完成启闭。阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座，使阀座产生弹性变形而形成弹性力作为密封比压保证
蝶阀的密封。

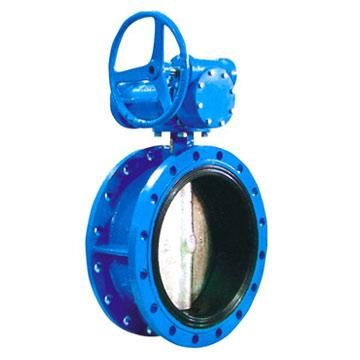

D341X
法兰橡胶蝶阀用途：
密封圈材料代号
适用温度
适用介质
NR
≤85℃
水、空气、酸碱类
CR
≤85℃
水、煤气、酸碱类
NBR
≤100℃
水、油品
CPDM
≤120℃
水、蒸汽、一般酸碱类
FKM
≤150℃
水、蒸汽、强酸碱类
D341X法兰橡胶蝶阀材料：
阀体
铸铁、球墨铸铁、碳钢、
不锈钢蝶板
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆
碳钢镀镍磷、不锈钢
阀座密封圈
天然胶NR、
氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、
氟橡胶FKM
气动装置
组合件
压力等级：PN（MPa） 1.0 1.6
D341X法兰橡胶蝶阀测试：
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
任选附件：蜗轮装置、气动装置、电动装置
D341X法兰橡胶蝶阀产品特点：
★驱动方式可选择手动、电动或气动。
☆流量特性趋直线，调节性能好。
◆
密封件可更换，且密封可靠达到双向密封。
◇小巧轻便，容易拆装及维修，并可在任意位置安装。
■结构简单、紧凑，操作扭矩小，90°回转开启迅速。
□蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
▲蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
△蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
☆设计与制造：GB12238 结构长度：GB12221（13系列）
法兰连接尺寸：GB4216 D41J半衬衬胶蝶阀
部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆
D341X
法兰蝶阀主要尺寸参数：
公称通径DN
L
mm
D
mm
D1
mm
n-d（mm）
H1
mm
H2
mm
质量
PN1.6
PN1.6
50
108
165
125
4-18
4-18
91
120
8
65
112
185
145
4-18
4-18
104
140
11.5
80
114
200
160
8-18
8-18
107
150
12.5
100
127
220
180
8-18
8-18
135
165
23
125
140
250
210
8-18
8-18
129
190
40.5
150
140
285
240
8-22
8-22
131
205
46.5
200
152
340
295
8-22
12-22
177
2550
61
250
165
395
350
12-22
12-26
206
270
73.5
300
178
445
400
12-22
12-26
220
320
103
350
190
505
460
16-22
16-26
264
358
120
400
216
565
515
16-26
16-30
298
400
217
450
222
615
565
16-26
-
327
420
242
500
229
671
620
20-26
-
352
480
279
600
267
780
725
20-30
-
446
560
396
700
292
895
840
24-30
-
486
610
596
订购须知:
1.用户已确定阀门类型和型号（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。
2.用户应根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明：
1）结构长度2）法兰标准3）阀门的结构形式：如通道全通径或缩径、体盖连接形式4）阀门内件及对材料的其他要求5）压力试验、检验标准、标识及其他要求
3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的*为您审核把关
4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。
5.本公司生产的各类阀门可以满足订单规定的各项要求，产品出厂前均逐一按要求的相关标准进行严格的检验和试验。
