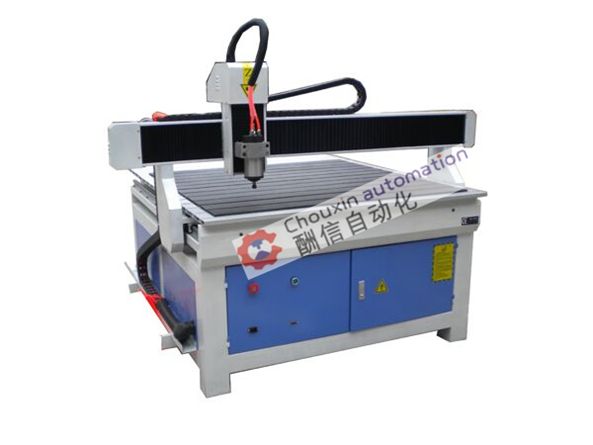

6090广告雕刻机

  • 价格:17800元/台
  • 产地:无锡
  • 品牌:酬信
  • 型号:酬信6090
  • 规格:6090
  • 联系:周琪 0510-83770850 18651567027
              联系我时请告知是在建材采购网看到的
  • 公司:无锡酬信自动化科技有限公司
  • 产品介绍
    性能特点:
    配德国产双螺母滚珠丝杠,进口导轨。
    采用对断点记忆方式,保证可在意外(断刀)或隔天情况下加。
    独持的多个工件加工原点的保存方式。
    龙门式移动,坚固耐用长时间使用不变形,使定位精度更加精确。
    大功率切削不仅使雕刻精细无锯齿,底面平整光滑轮廓清晰,而且进行2公分有机也轻松自如。
    本机非常适合建筑模型,标识业、学校、企业事业单位使用。
    6090广告雕刻机/小型标牌广告雕刻机
    性能参数:
    性能指标酬信-6090广告雕刻机
    X、Y 轴 行 程 600×900mm
    Z 轴 行 程 >100mm
    平 台 尺 寸 720×1150mm
    *高运行速度 4m-5.5m/min
    *大雕刻速度 2m-3M/min
    分辨率 0.005mm
    重复定位精度 0.05mm
    *大进料高度 100mm
    雕刻指令 G代码*.u00*.mmg*.plt
    软件运行环境 windows98/2000/xp
    功率(不含主轴) 300W
    工作电压 AC220V/50Hz
    主轴功率 1.5KW
    主轴转速 0-24000rpm/min
    工作方式 步进Steper
    性能特点:
    1、三轴采用高精度进口原装丝杆、美国产自润滑陶瓷直线轴承和圆形导轨。
    2、三维雕刻曲面加速,平均雕刻速度可达到6米,*快运行速度可达到8米。
    3、高速变频水冷主轴,高精度,低噪音,使用寿命长。
    4、专业PCUT控制软件,开放式接口,支持多种语言格式。可供选用的软件有: Casmate 雕刻软件、 CAXA 雕刻软件、 ArtCAM 艺术浮雕软件、 Type3雕刻软件、文泰雕刻版和 Pro-E 、 Master CAM 、 UG 等模具软件。

    广告雕刻的家6090教程
    雕刻机设计用途:主要用于PVC、亚克力有机玻璃、双色板、工程塑胶、电木、实木等及软金属材料上的雕铣,石墨电极的加工,也适用于雕刻PCB电路板、代木模型模具,工艺品、可以在不超过限定规格的塑料盒、铝合金机箱、面板上开孔铣洞,还能以低进给速率对铝合金,铜等金属材料进行三维雕刻及钻铣加工;也可以把它作为一个简单的三维数控工作台来使用,例如数控点胶、数控定位、金属(铭牌)打标等方面的应用。
    【机械部分】
    外形尺寸:670*510*435mm(长宽高)
    工作台尺寸:600*360*15mm(长宽厚)
    机架材料:整机全部为6061铝型材
    有效行程:X轴300mmY轴400mmZ轴50mm
    工件厚度:85mm(Z轴底部与工作台间距)
    滑动单元:X轴16光轴Y轴20光杆Z轴13光轴
    传动单元:三轴1605全新滚珠丝杆
    【电控部分】
    步进电机:全新57型2.8A二相步进电机(带手轮)
    空行速度:1500mm/分钟
    雕刻速度:50~1500mm/分钟(根据不同材料而定)
    重复定位精度:0.03Mm
    标配主轴:全新800W高速变频主轴,ER11夹头,配3.175mm和6mm夹心各一个
    主轴转速:0~24000转/分钟
    冷却方式:水冷(需另配微型水泵)
    变频器:AC220V,1.5KW,0~400Hz
    步进电机驱动:0~3.5A可调三轴驱动器(TB6560AHQ芯片,24V供电)2,4,8,16细分可设置,出厂为8细分
    步进驱动电源:AC110V~220V,240W,输出DC24V10A
    输入电压:AC220V(可定做110V)
    其他配件:ER11拆卸扳手两个,雕刻刀具5把,M6T型螺母4个
    光机净重:34Kg
    全套重量:50Kg(含包装)
    酬信雕刻机机械原理
    酬信雕刻机多种数据输入模式根据需要游刃有余。它可以兼容以色列的Castmate、英国的ArtCAM、法国的Type3、北京文泰等国内外先进的雕刻软件,还可以兼容精雕机ENG格式的JD软件。
    酬信雕刻机圆弧优化指令能根据加工工件的特点自动消除速度振纹。传统的CNC控制系统常常存在以下问题:曲线速度比直线速度慢,曲线精度比直线差,做三维浮雕时机器抖动非常厉害且速度慢,精度差等。本控制系统的应用解决了这一难题,既提高了加工效率(加工时间可缩短30%-300%),又可以消除速度振纹,提高加工质量。
      酬信雕刻机采用加宽高精度圆柱形直线导轨,稳定性好,精度高。加工行程大于160毫米,高于其他设备,特别适合制作吸塑模具,承揽半成品加工等,使得工作不像其他雕刻机那样仅仅局限对PVC,亚克力等加工。

    酬信雕刻机在加工过程中,可以动态调整加工深度。在加工过程中,可以动态调整加工速度和入刀速度。雕刻机完全由卡特自行设计的嵌入式CNC控制器,可在恶劣环境中使用。工业标准的总线结构设计,保证控制系统稳定可靠。
