是由多个单片式火花间隙或多个高能限压芯片组成，适用于T1分类试验，用于首级防护场合，防止雷击过电压或雷电波侵入对交流用电设备的破坏。
接线简便，安装方便，安全可靠。开关型具有功能强大的“面放电火花间隙”雷电流泄放能力高，且具备续流抑制功能，可满足高可靠高稳定系统的要求。
单相 EPPT1-40-385-2P EPPT1-15-385-2P

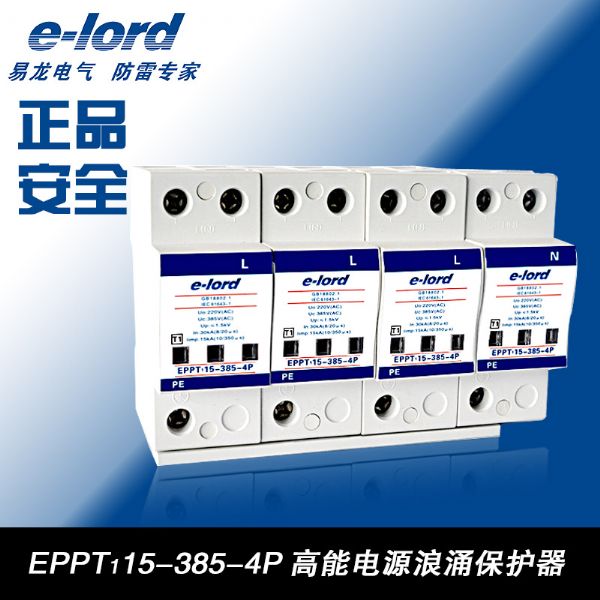

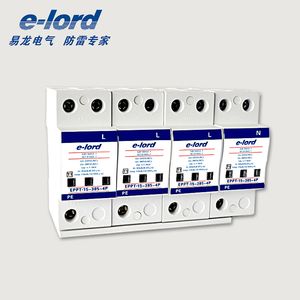

三相 EPPT1-40-385-4P
EPPT1-15-385-4P
端口类型
一端口
一端口
SPD类型
开关型
B+C复合型
SPD实验类别 T1 T1
电源系统 TT/TN/IT TT/TN/IT
*大持续运行电压Uc
385VAC 385VAC
冲击电流 40KA(10/350μm) 15KA(10/350μm)
电压保护水平 2.3KV 1.5KV
过流电路装置 内置 内置
尺寸 144mmx95mmx67mm(T)
72mmx95mmx67mm(S)
遥信报警 常开/常闭触点端子（可选）
连接导线 16-35mm2
安装方式 35mm标准导轨安装
工作环境条件 温度范围：-40℃~+70℃；湿度范围：30％~85％（25℃）
外壳防护等级 IP20
SPD与设备的接线方式
安装使用条件 安装注意事项
1． 已有可靠接地系统，在
配电柜（
避雷器安装处）的接地桩 （条）上进行接地电阻的测定，电阻应符合相关规范要求。（或 满足国家、部级标准）。
2． 配电柜中应留有安装避雷器的空间，水平宽度为18×4（72） mm，上下宽度为大于150mm（考虑接线的方便），前后为大于 100mm，同时应有长为大于72mm的Ω型导轨，以固定避雷器。
3． 配套的配电柜应满足国家相关产品标准。
注：L为电源相线；N为电源零线；PE为地线。
1． 相线用6-25mm2红色/绿色/黄色导线连接；
零线用6-25mm2黑色导线连接；
地线用16-35mm2黄绿色导线连接。
2． 为防止短路，在避雷器的上端应安装相应的，曲线C的空气开 关。
1.应检查空气开关已经合闸导通，以保证避雷器处于运行状态；
2.本产品只适用于室内使用；
3.不要在雷雨天安装。
