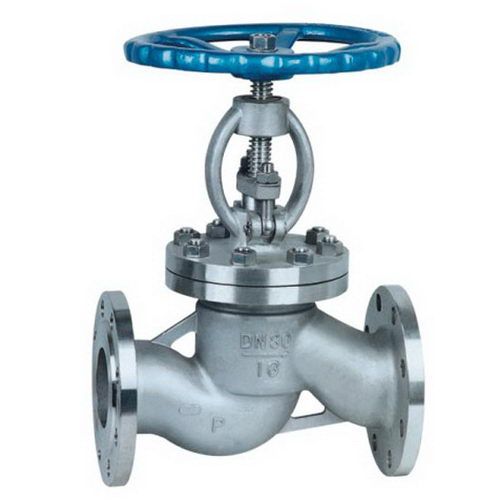

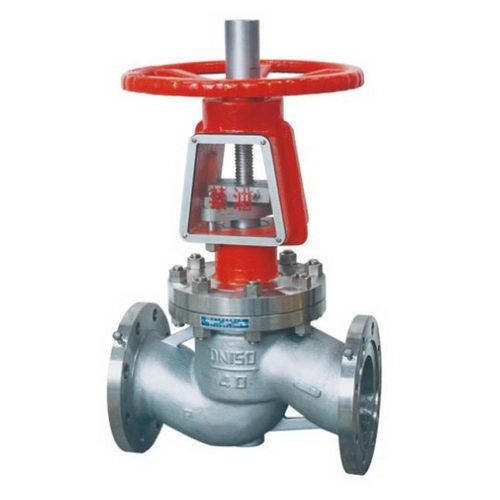

【产品说明】
J41W 型 PN16~PN160 钢制
截止阀：手动、
法兰连接、直通式、阀座密封面材料为 0Cr18Ni9 系
不锈钢（J41W-16P~160P）、0Cr17Ni12Mo2 系不锈钢（J41W-16R~160R），公称压力 PN16~PN64，阀体材料为 0Cr18Ni9 系不锈钢（J41W-16P~160P）、0Cr17Ni12Mo2 系不锈钢（J41W-16R~160R）的截止阀。
【产品性能参数】
零件名称 材料
J41W-16~64P J41W-16R~64R
阀体、阀盖 铬镍钛钢 铬镍钼钛钢
阀板
阀杆
螺母 铝铁青铜
手轮
灰铸铁、可铸锻铁
主要性能规范：
型号 公称压力 试验压力 工作温度(℃) 适用介质
强度(水)Mpa 密封(水)空气(Mpa) 低压密封(空气)Mpa
J41W-16P(R) 1.6 2.4 1.8 0.6 ≤200 硝酸类
J41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸类
J41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 硝酸类
J41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 硝酸类
主要零件的材料说明：
零件名称 材料
Q41W-16P-25P-40R Q41W-16R-25P-40R
阀体、阀盖 铬镍钛钢 铬镍钼钛钢
阀板
阀杆
阀杆螺母 铝铁青铜
手轮 灰铸铁、可铸锻铁
主要外形尺寸：
型号 公称通径 DN 尺寸(mm)
L D D1 D2 H b-f Z-Φd Do
J41W-16P(R) 15 130 95 65 45 170 16-2 4-14 120
20 150 105 75 55 190 16-2 4-14 140
25 160 115 85 65 205 16-2 4-14 160
32 180 135 100 78 270 18-2 4-18 180
40 200 145 110 85 310 18-3 4-18 200
50 230 160 125 100 358 18-3 4-18 240
65 290 180 145 120 373 18-3 4-18 280
80 310 195 160 135 435 20-3 8-18 320
100 350 215 180 155 500 20-3 8-18 360
125 400 245 210 185 614 22-3 8-18 400
150 480 280 240 210 674 24-3 8-23 400
200 600 335 295 265 818 26-3 12-23 450
250 730 405 355 320 969 30-3 12-25 550
型号 公称通径 DN 尺寸(mm)
L D D1 D2 H b-f Z-Φd Do
J41W-25P(R) 15 130 95 65 45 233 16-2 4-14 120
20 150 105 75 55 275 16-2 4-14 140
25 160 115 85 65 285 16-2 4-14 160
32 180 135 100 78 302 18-2 4-18 180
40 200 145 110 85 355 18-3 4-18 200
50 230 160 125 100 362 20-3 4-18 240
65 290 180 145 120 400 22-3 8-18 280
80 310 195 160 135 430 22-3 8-18 320
100 350 230 190 160 465 24-3 8-23 360
125 400 270 220 188 550 28-3 8-25 400
150 480 300 250 218 700 30-3 8-25 400
200 600 360 310 278 780 34-3 12-25 450
250 730 425 370 335 900 36-3 12-30 550
