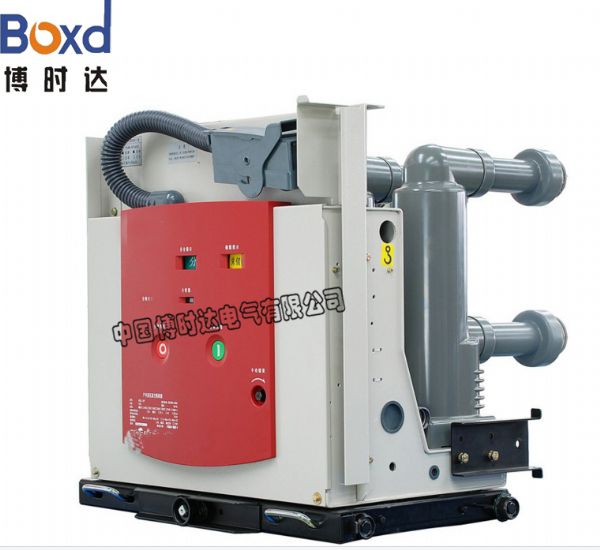

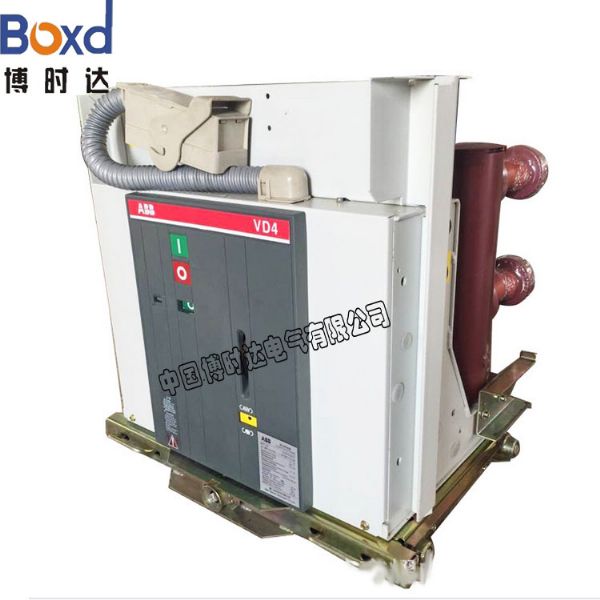

三相交流50Hz额定电压为24kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。

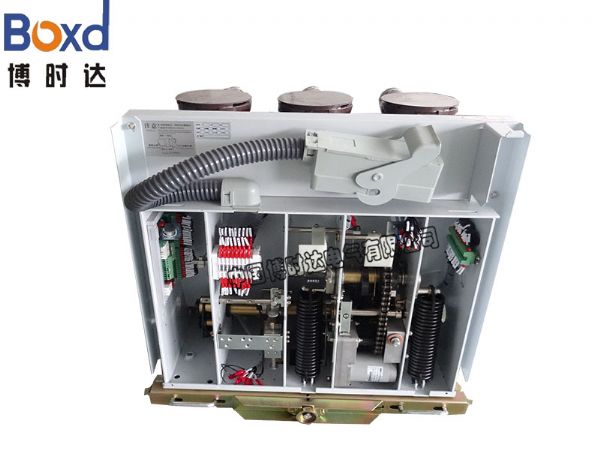

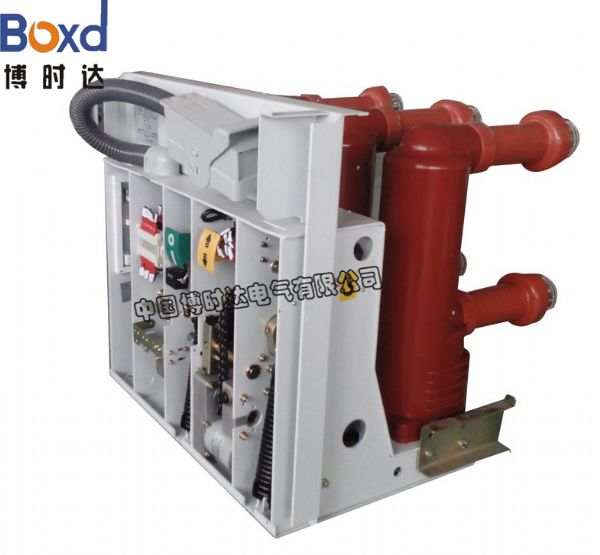

采用操动机构与
断路器本体一体式设计，既可做为固定安装单元，也可配有*推进机构，组成手车单元作用.
型号及含义
主要技术参数
序号
项目
单位
数据
额定电压
kV
24
额定短时工频耐受电压(1min)
65/79(相间，对地/断口)
额定雷电冲击耐受电压(峰值)
125/145(相间，对地/断口)
额定频率
Hz
50
额定电流
A
630 1250
630 1250 1600
2000 2500 3150
630 1250 1600
2000 2500 3150
额定短路开断电流
kA
20/25
31.5
40
额定短时耐受电压
20/25
31.5
40
额定短路持续时间
S
4
额定峰值耐受电流
kA
50/63
80
100
额定短路关合电流
50/63
80
100
二次回路工频耐受电压(1min)
200
额定单个/背对背
电容组开断电流
A
630/400(40kA为800/400)
额定
电容器组关合涌流
12.5(频率不大于1000Hz)
机械寿命
kA
20000
额定电流开断次数(电寿命)
20000
额定短路电流开断次数
次
50(40kA≤30)
动、静触头允许磨损累计厚度
mm
3
储能时间
s
≤10
触头开距
mm
16±1
超行程
3.5±0.5
触头合闸弹跳时间
ms
≤2(40kA≤30)
三相分、合闸不同期性
≤2
平均分闸速度(触头分开-8mm)
m/s
1.5±0.2
平均合闸速度(8mm-触头闭合)
0.8±0.2
主导电回路电阻
μΩ
≤50(630A)≤45(1250A)≤35(1600-2000)≤25(2500A以上)
额定操作顺序
分-0.3s-合分180s-合分
外形及安装尺寸
订货须知：
订货时应说明产品的型号（例如断路器的额定开断容量、断路器是否带
隔离开关、断路器是否带电流
互感器及其数量、辅助
电源方式等）、名称、数及所需
电流互感器的变比等。
用户须提出安装方式，选择相应紧固附件。
用户须根据使用要求选择相应的功能配置。
