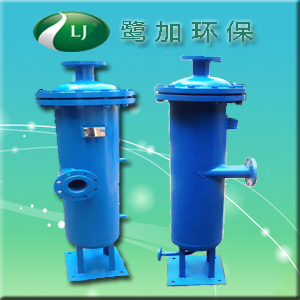

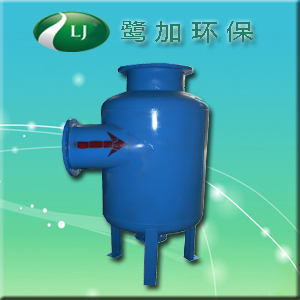

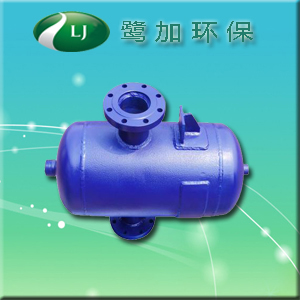

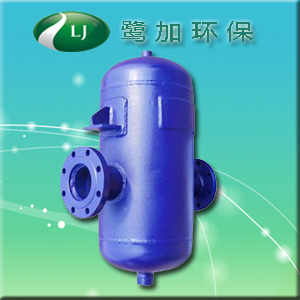

一、为压力容器结构碳钢或
不锈钢设备，
法兰连接；
锅炉蒸汽气水分离器必须安装于水平管线上，排水口垂直向下，所有口径的锅炉蒸汽气水分离器均带安装支架，以减小
管道承载。为确保被分离的液体迅速排放，应在锅炉蒸汽气水分离器底部的排水口连接合适的一套
疏水阀组合。本类阀门在管道中一般应当水平安装。
二、工作原理：
大量含水的蒸汽进入
汽水分离器，并在其中以离心向下倾斜式运动；夹带的水份由于速度降低而被分离出来；被分离的液体流经疏水阀排出，干燥清洁的蒸汽从分离器出口排出。主送气管路应装集水放水器，在供气管路与自救装置连接处，要加装开关和汽水分离器。压风自救系统阀门应安装齐全，阀门
扳手要在同一方向，以保证系统正常使用
三、适用范围：
蒸汽*气水分离器适用矿井压
风管道汽、水、杂质分离、去除蒸汽和压缩空气系统中夹带的液滴，分离气体中的固体颗粒、各种气体的气液分离。有效分离压风管道内的水分、杂质，净化气体。
与压风自救装置配合使用，有效提供更纯净的压风，提高井下其它压风风动工具的使用寿命。
四、技术参数:
设计压力： 1.5 Mpa
压力损失：≤0.002 Mpa
分离效率： 99％
接口尺寸： DN15～350
接口形式：法兰 PN1.6/PN2.5/PN4.0
