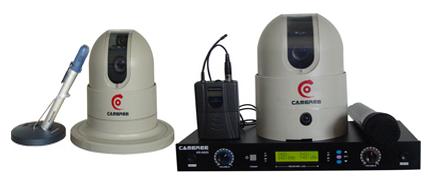

是集光学、机械、电子、控制、通信和多媒体技术于一体的精密智能化装置。它由红外目标自动锁定装置、一体化球形
摄像机、图象和语音传播系统等部分组成。红外目标自动锁定系统由红外发射器、
红外摄像机、目标
传感器、高速DSP数字图像处理器等部分构成。高速DSP数字图像处理器采集红外摄像机图象，利用算法，计算出跟踪目标的运动方向、速度和位置信息，传给一体化球形摄像机，控制一体化球形摄像机锁定跟踪目标；同时将图像采集传输到
监视器、采集卡、
硬盘录像机等设备。一体化球形摄像机由两自由度精密机械传动装置、
一体化摄像机和控制器等部分组成；语音传播系统由无线麦克风和无线语音接收器组成。无线语音接收器将无线麦克风的音频信号放大传输给音箱、电脑等语音接收处理设备，进行传播和录制。
整个系统无需后台人员服务与控制，只需被跟踪人员佩带领夹式或笔型无线麦克风，就能实现自动锁定跟踪目标、无线语音传输等功能，非常适合教学录播、视频会议、现场采访等场合使用。
功能特性
• 红外和视频双摄像机一体化集成设计，结构紧凑，可靠性高；
• 自动锁定跟踪目标，运动非常平稳，视频无抖动现象；
• 跟踪效果不受其他运动目标和环境光线影响；
• 跟踪速度随镜头放大倍数自动调节；
• 具有背光补偿功能，强光源环境下可看清整个画面；
• 具有自动巡航和轨迹扫描功能，预置点多达100个；
• 可选配多种专业级无线语音传播设备；
• 除无线麦克风外，无须佩带其它传感器；
• RS-485总线控制；波特率可调、兼容多种控制协议；
• 具有抗雷击、防过压、静电和电磁干扰功能。
技术参数
产品型号 KRD1801PTI
目
标
自
动
跟
踪
球
信号制式 PAL/NTSC（可选）
图像传感器 1/4英寸彩色CCD
水平解析度 480线
视频输出 1.0±0.2VP-P
S/N信噪比 ≥50分贝
*低照度 1Lux
镜头 F1.4-F3.0 f=4.1-73.8mm
变焦倍数 光学18X、数字12X
旋转角度 水平 0°～ 360°连续旋转
垂直0°～ 90°带自动翻转
跟踪速度 水平0.02°～300°/S
垂直0.01°～180°/S
预置点数 100
自动巡航 0～54号预置点顺序切换
控制方式 RS-485总线控制
通信波特率 2400、4800、9600、19200bps
地址码范围 0～255
电源 DC 12V/2A
摄像机功耗 20W
工作温度 -50℃～70℃
安装方式 直杆式、吸顶式、壁挂式
光
缆 电源 220VAC
功耗 5W
长度 6m（可订制任意长度）
有效距离 12m(无障碍物)
无
线
麦
克
风 领夹式无线麦克风
音头 动圈式或
电容式音头
音频信号 32．768kHz
波段 V波段
发射功率 30mW
消耗电流 约25mA(9.0V)
电源 9.0V
电池 尺寸 Φ14.8X15.5mm
重量 约250g（不含电池）
无线语音接收器
接收方式 双频道单接收方式
接收灵敏度 S/N:80dB以上
声音静噪 S/N:630dB以上
失真率 10％以下
音频输出 -770mV/5KΩ负荷阻抗
电源 12~18VDC
尺寸 482（W）×180（H）×45（D）
无
线
麦
克
风 笔型无线麦克风
音头 Panasonic电容式
音频信号 32．768kHz
波段 U波段
发射功率 2mW
消耗电流 约60mA(1.5V)
电源 7号干电池1节
尺寸 Φ14.8X15.5mm
重量 约50g（含干电池）
无
线
语
音
接
收
器 接收方式 分集接收方式
接收灵敏度 S/N:45dB以上
声音静噪 S/N:50dB以上
失真率 10％以下
基准输出电频 -20dBV/～60dBV 不平衡（600Ω）
辅助输入电频 -20dBV 不平衡（600Ω）
电源 AC 220V 3.8W
尺寸 210（W）×44（H）×140（D）
