☆ 绝对值磁电码盘，高精度全数字化，无信号干扰、零点飘移之虞。
☆ SSI数字输出，*快可设时钟频率500KHz，高速度、高精度控制
☆ 每圈4096分辨率，1位校验位，单圈或多圈连续4096圈工作量程
☆ 宽工作电压，极低的耗电流，5V可选，带极性保护。
☆ 夹紧
法兰或同步法兰，盲孔轴套法兰。国际标准外形结构。
特性参数：
工作电压 10-30Vdc极性保护(或5Vdc 定购)
消耗电流 35mA（24Vdc） ，70mA（12Vdc）
输出信号 SSI同步串行信号 格雷码/纯二进制可选
信号传输 两对RS422，100米（125KHz并**电缆，更远距离请咨询厂家）
分辨率/圈 4096（加一位效验位可选）
*大圈数 4096圈
重复精度 ±2BIT(实际精度与安装精度、轴同心度有关)
时钟速率 50KHz --500KHz，*使用125KHz，时钟频率过快将影响信号传输距离
工作温度 -40--80℃
储存温度 -40--100℃
防护等级 IP65
允许转速 3000转/分
停电保存 在4096圈内全程绝对，停电不影响位置保存。
连接电缆 1米
屏蔽电缆径向侧出，其余长度可订货；或插座后出
外形特征 夹紧法兰或同步法兰,盲孔轴套法兰，金属外壳，密封双
轴承结构 (见外形尺寸附图;特殊外形可订做)
接线说明
芯缆颜色
信号输出
棕色
10—30Vdc (工作
电源)
白色
0V GND (电源0V)
蓝色
DIR (旋转方向，注2)
黑色
MID P(中点定位)
绿色
CLOCK+ (时钟正)
黄色
CLOCK- (时钟负)
灰色
DATA+ (数据正)
粉色
DATA- (数据负)

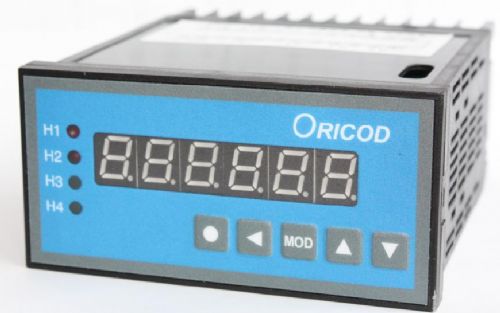

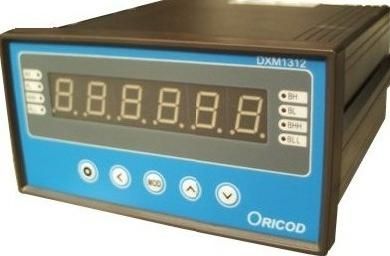

*配套SSI信号仪表：DXM/EJ
