光栅尺数显测量系统是一种能自动检测和自动显示的光机电一体化产品，是改造旧
机床，装备新机床以及各种长度计量仪器的重要配套件，是用微电子技术改造传统工业的方向之一。光栅数显测量系统具有精度高，安装及操作容易，价格低，回收投资快等优点而得到大量使用。

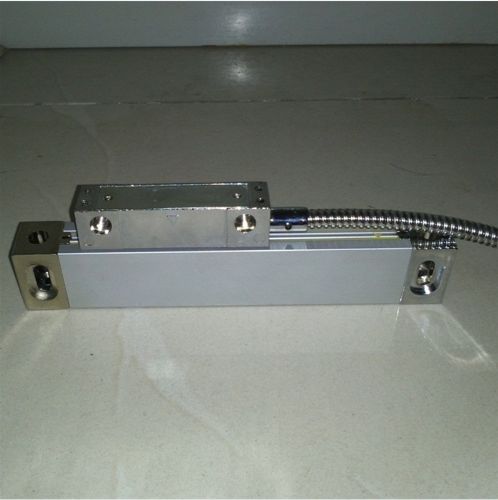

光栅尺产品特点：
1、*先进的光学测量系统，采用可靠耐用的高精度五
轴承系统设计， 保证光学机械系统的稳定性，优异的重复定位性和高等级测量精度。
2、光栅尺采用密封式结构，性能可靠，安装方便。
3、采用特殊的耐油、耐蚀、高弹性及抗老化塑胶防水，防尘优异，使用寿命长。
4、具高水平的抗干扰能力，稳定可靠。
5、光源采用进口红外
发光二极管，体积小寿命长。
6、信号线采用多层隔离线网及金属
软管保护，防水及抗干扰性能优良
7、采用先进的光栅制作技术，能制作各规格的高精度光栅玻璃尺。
技术参数一
产品名称：光栅尺
型 号：SMW-GSC-S（小型）
测量行程：50mm、100mm、200mm、300mm、400mm、500mm
应用原理：透射式红外线光学测量系统
读 数 头：垂直式五轴承系统
分 辨 率：0.5um、1um 、5um
零点位置：无零位（默认）、在中间，在左边，在右边
移动速度：60m/min
工作温度：温度0-50℃ 湿度≤90(20±5°)
工作电压：5V±5％DC； 24V±5％DC（
PLC *）
输出信号：TTL方波；ELA-422A
标配线长：2 米
技术参数二
产品名称：光栅尺
型 号：SMW-GSC-M（中型）
测量行程：600mm、700mm、800mm、900mm、1000mm、1100mm、1200mm
应用原理：透射式红外线光学测量系统
读 数 头：垂直式五轴承系统
分 辨 率：0.5um、1um 、5um
零点位置：无零位（默认）、在中间，在左边，在右边
移动速度：60m/min
工作温度：温度0-50℃ 湿度≤90(20±5°)
工作电压：5V±5％DC； 24V±5％DC（PLC *）
输出信号：TTL方波；ELA-422A
标配线长：2 米
技术参数三
产品名称：光栅尺
型 号：SMW-GSC-L（大型）
测量行程：1300m、1400mm、1500mm、1600mm、1700mm、1800mm
应用原理：透射式红外线光学测量系统
读 数 头：垂直式五轴承系统
分 辨 率：0.5um、1um 、5um
零点位置：无零位（默认）、在中间，在左边，在右边
移动速度：60m/min
工作温度：温度0-50℃ 湿度≤90(20±5°)
工作电压：5V±5％DC ；24V±5％DC（PLC *）
输出信号：TTL方波；ELA-422A
标配线长：2 米
技术参数四
产品名称：光栅尺
型 号：SMW-GSC-L（大型）
测量行程：1900m、2000mm、2100mm、2200mm、2300mm、2400mm
应用原理：透射式红外线光学测量系统
读 数 头：垂直式五轴承系统
分 辨 率：0.5um、1um 、5um
零点位置：无零位（默认）、在中间，在左边，在右边
移动速度：60m/min
工作温度：温度0-50℃ 湿度≤90(20±5°)
工作电压：5V±5％DC； 24V±5％DC（PLC *）
输出信号：TTL方波；ELA-422A
标配线长：2 米
技术参数五
产品名称：光栅尺
型 号：SMW-GSC-L（大型）
测量行程：2500m 2600mm 2700mm 2800mm 2900mm 3000mm
应用原理：透射式红外线光学测量系统
读 数 头：垂直式五轴承系统
分 辨 率：0.5um、1um 、5um
零点位置：无零位（默认）、在中间，在左边，在右边
移动速度：60m/min
工作温度：温度0-50℃ 湿度≤90(20±5°)
工作电压：5V±5％DC ；24V±5％DC（PLC *）
输出信号：TTL方波；ELA-422A
标配线长：2 米
斯铭威公司是经深圳市*批准依法设立，专业从事
传感器及配套仪器仪表和工控设备及系统的研发、生产和销售的高新技术企业，旗下有斯铭威科技有限公司和斯铭威自动化设备有限公司
公司主营产品有直线
位移传感器、电子尺、
拉绳位移传感器、磁致伸缩位移传感器、光栅位移传感器、LVDT位移传感器、
称重传感器、及各种类型
数显表,产品现已广泛应用于各行各业的自动化测量控制领域。
