不含有铬、汞、铅、镉等重金属成份，适合欧美、日本等国环保要求，具有镀速高，循环使用寿命长，深镀能力和分散能力很好，镀层外观白亮等特点，可应用于石油、化工、电子工业、计算机、航天工业、航空工业、纺织机械、精密仪器、模具、汽车工业等。本工艺的主要特点如下：
1.溶液稳定性好，可以循环使用，使用寿命达到6-10循环（1个循环的含义是每升镀液将全部镍镀出再补充到原来的镍含量称为1M.T.O.）
2.沉积速度快，达到15-23μm/hr, 提高了生产效率。
3.镀层外观光亮。
4.镀层防腐性能高。
5.对复杂零件具有优异的均镀能力。
6.镀层孔隙率低。
7.操作简单，使用方便。
8.优异的耐磨性能，经热处理镀层硬度可达900-1000 VHN100。

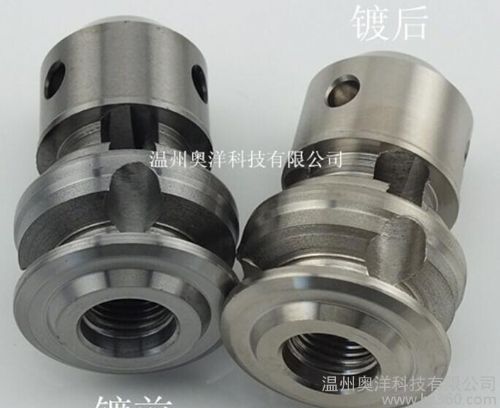

OY-258全光亮环保化学镀镍适用于大多数材料的零部件，如铝合金、钢铁、铸铁、铜及
铜合金、
不锈钢、
钕铁硼粉末烧焙件、
钛合金以及塑料、陶瓷等非金属材料。
OY-258全光亮环保化学镀镍层的性能：
磷含量 6-9％（wt）
显微结构 晶态Ni-P合金
熔点 870-890℃
硬度 镀态 500-600VHN100
热处理后 900-1000VHN100（400℃）
结合力 钢或铝上结合强度400 Mpa以上，大大高于电镀镍、铬
内应力 钢上内应力低于7 MPa
电阻率 约75μΩ.cm
耐蚀性 6-8μm可通过5％ NaCl 24小时9级连续盐雾试验。
OY-258全光亮环保化学镀镍浓缩液的使用方法
本产品按三种深缩液供应：OY-256A、OY-256B、OY-256C，开缸及维护容易。
一、操作条件：
开缸 OY-258A 60ml
OY-258B 150ml
去离子水 790ml
*佳 范围
金属镍 6g/L 5-6.5g/L
PH 4.7 4.3-5.0用氨水调节
温度 88℃ 80-95℃
工作装载量 1dm2/L 0.35-2.45dm2/L
搅拌 过滤空气或机械搅拌
注：去离子水的电导率要求《5μs/cm, pH 5-8》
二、镀液配制：
在洁净镀槽中加入一半体积的去离子水；
⑴加入6％（体积）的OY-258A，搅拌均匀；
⑵加入15％（体积）的OY-258B，搅拌均匀；
⑶另加去离子水至所需体积，搅拌均匀；
⑷用氨水调节pH值至4.3-5.0；
⑸加热镀液至88-95℃，溶液即可使用。
三、工艺流程：
对于钢铁件：酸洗→三级逆流漂洗 →化学除油→三级逆流漂洗→OY-60化学抛光→三级逆流漂洗→OY-258化学镀镍→三级逆流漂洗→钝化→去离子水x2→热去离子水→吹干
四、镀液维护：
工作液镀镍的标准含量为6.0g/L(Ni)，经过分析Ni2+含量，镀液Ni含量降低1g/L，则补加
OY-258A 10mL/L X 槽液总体积（L）
OY-258C 10mL/L X 槽液总体积（L）
根据分析Ni2+含量。具体补加量如下：
Ni分析量 OY-258A 补加量 OY-258C补加量
Ni活度％ Ni2+(g/L) (mL/L) (mL/L)
100 6.0 0 0
95 5.7 3 3
90 5.4 6 6
85 5.1 9 9
80 4.8 12 12
75 4.5 15 15
70 4.2 18 18
特别声明
此说明书内所有提议或关于本公司产品的建议，是以本公司信赖的实验及资料为基础。因不能控制其他从业者的实际操作，故本公司不能保证及负责任何不良后果。此说明书内的所有资料也不能用为侵犯版权的证据。
