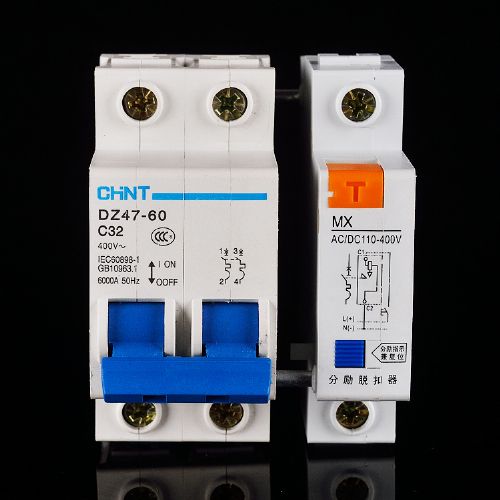

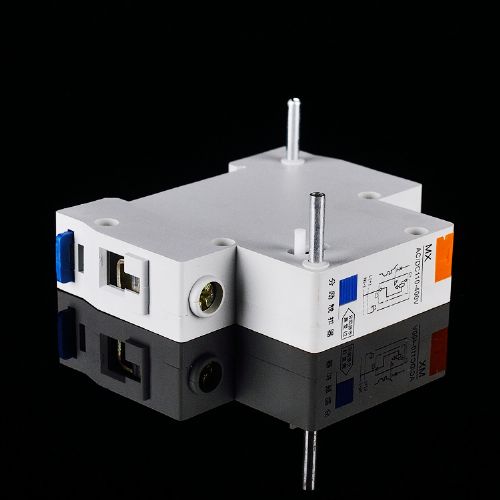

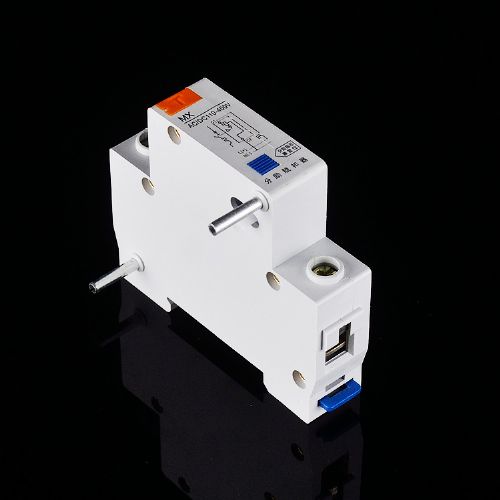

DZ47-MX分励脱扣器 配正泰

  • 价格:9元/只
  • 产地:乐清市柳市镇
  • 品牌:望正
  • 型号:MX
  • 规格:MX(AC220V)
  • 联系:蔡芳芳 0577-62686201 13506559659
              联系我时请告知是在建材采购网看到的
  • 公司:上海望正电器有限公司
  • 产品介绍
    一、适用范围
    断路器附件(MV过压脱扣器,MN欠压脱扣器,MV+MN过欠压脱扣器,MNS失压脱扣器,MX分励脱扣器,MX+OF分励脱扣器+辅助触头,SD报警触头,OF辅助触头)是泰西电气专为DZ47小型断路器系列产品配套设计的辅助功能元件,在电气等线路或家居、建筑中,可以根据需要选择不同的电气附件与DZ47小型断路器系列产品配合,以实现断专业匹配各品牌断路器。施耐德,正泰、德力西、天正、人民、华通、安德利
    路器线路的欠压、过压、过欠压、失压、缺相辅助控制、报警等保护功能。
    二、型号含义及主要技术参数
    产品名称 型号 额定工作电压Un 脱扣电压 用       途
    过压脱扣器 MV 230V 过压值Uvo=270V±5% 当电源电压上升到275±5%时,使断路器脱扣,实现线路的过电压保护。
    欠压脱扣器 MN 230V 欠压值Uoe=170V±5% 当电源电压下降在(0.35~0.75)Ue之间时,使断路器脱扣,实现线路的欠电压保护。
    过欠压脱扣器 MV+MN 230V 过压值Uvo=270V±5% 欠压值Uoe=170V±5% 当220V额定电源电压上升到275±5%或下降在170±7V时,使断路器脱扣,实现线路保护。
    失压脱扣器 MNs 230V 欠压值Uoe=170V±5% 失压值Uoe=0 脱扣 当220V额定电压在75%~105%时,失压脱扣器保证吸合,使断路器顺利合闸;
    当额定电压在40%时,失压脱扣器保证脱开使断路器掉闸分断。
    三相过欠压+缺相 MV+MN 380V 过压值Uvo=460V±15 欠压值Uoe=300V±15 当220V额定电源电压上升到460±15V或下降在300±15V时,使断路器脱扣,实现线路保护。
    三相四线过欠压 GQ(MV+MN) 230V 过压值Uvo=270V±5% 欠压值Uoe=170V±5% 当220V额定电源电压上升到275±5%或下降在170±7V时,使断路器脱扣,实现线路保护。
    分励脱扣器 MX AC230V   当控制电压超过额定电压的70%~110%时使断路器脱扣,实现线路保护
      DC24V
    分励脱扣器+辅助触头 MX+OF AC230V   远距离分断电路,并通过辅助触头实现对辅助电路的控制
    远距离分断电路,并通过微动开关实现对辅助电路的控制
      DC24V
    报警触头 SD 115/230/400V 1、3A 当断路器因被保护线路故障分断时,提供报警信号
    辅助触头 OF 115/230/400V 1、3A 提供辅助信号,控制辅助电路

    附件名称 额定绝缘电压Ui 额定控制电源电压Us 脱扣功耗 (W或VA) 吸合电压
    MX+OF分励脱扣器+辅助触头     415V   AC/DC: 220~380V;110~220V 240 (0.7~1.1)Us
      AC/DC:24~48V 120
    MX+OF 分励脱扣器+辅助触头 有源     415V AC/DC: 220~380V;110~220V 240 (0.7~1.1)Us
       AC/DC:24~48V 120
     无源     415V AC/DC: 220~380V;110~220V 240 (0.7~1.1)Us
       AC/DC:24~48V 120
    MX 分励脱扣器 415V AC/DC: 220~380V;110~220V 240 (0.7~1.1)Us
      AC/DC:24~48V 120

    附件名称 额定电流(A) 每组触头数
     AC:380V AC:220V DC:110V
    辅助触头 OF 3 6 1 一常开;一常闭
    报警触头 SD 3 6 1 一常开;一常闭
