结构及特点 柱塞

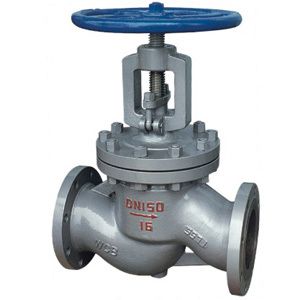

截止阀是由阀体、阀盖、阀杆，柱塞，导向、密封环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。柱塞截止阀中柱塞与密封环间采用过盈配合，通过调节中
法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏。由于密封环采用回弹性强，耐磨性高的*新型密封材料，所以密封可靠，经久耐用。从而提高了柱塞截止阀的使用寿命。柱塞截止阀结合
柱塞阀的无泄漏有点和截止阀启闭快的特点，成为一种结构新颖，用途广泛的新产品。其优越性远胜于普通截止阀。
柱塞截止阀图 设计制造标准阀门设计、制造按：GB12235《
法兰连接钢截止阀升降式
止回阀》的规定。 阀门的结构长度按：GB12221 《法兰连接金属阀门长度》系列尺寸。APL阀心结构长度按ANSI16110-86有关尺寸选用。 阀门连接法兰尺寸按：HGJ144-76-91《港制管法兰，
垫片，
紧固件》及HG标准中的尺寸选用。 阀门检查和实验按：GB/T13927《阀门的实验和检验》及API1598《阀门的实验和检验》要求。 试验压力本公司生产的柱塞截止阀出厂前均进行过严格试压，验收。使用时只需将外表及孔腔清洗干净，不必拆息和更换。 本阀门可在任意位置安装，介质流动力向见阀体上箭头所示。 经过一段时间的使用，密封环如有磨损有渗漏必须先将阀门关闭后，在将中法兰螺栓均匀略加旋紧以至下渗漏即可。不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。
结构规范 PN1.6-4.0 PN6.40.0 DN15-250 DN1500 PN1.6-4.0 PN6.40.0 DN>250 DN>200 柱塞截止阀 平衡式柱塞截止阀 性能范围 阀体材料 适用温度 适用介质 压力范围 铸钢 <425℃ 水、蒸汽、石油产品 PN1.6～1.6MPa
不锈钢 <300℃ 硝酸、醋酸 通径范围 含钼不锈钢 < 300℃ 氢、氧、尿素等 DN15～300mm 蒙乃尔 < 300℃ 氢氟酸等 外形及连接尺寸
