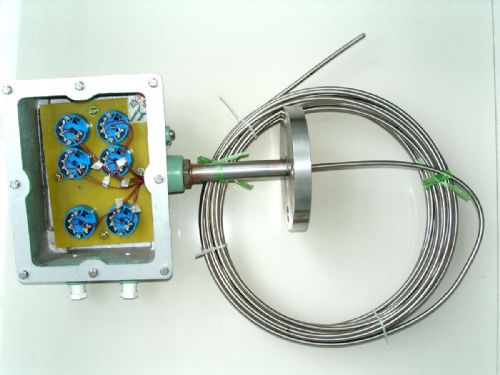

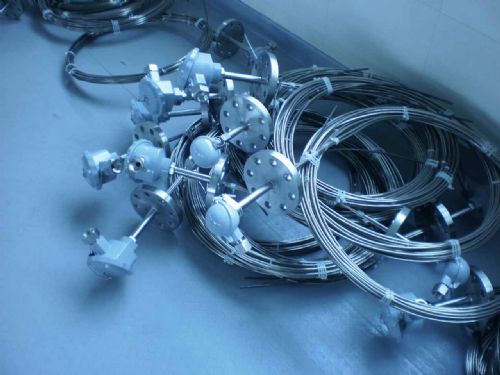

1、应用
适用于生产现场存在温度梯度不显著，须同时测量多个位置或位置的多处测量。广泛应用于大化肥合成塔、存
储罐等装置中。
2、主要技术参数
电气出口： M27X2 ， NPT3/4
热响时间： ≤ 8S
偶丝直径： Φ 3
防护等级： IP65
3、型号及规格
型 号 分 度 号 测温范围℃ 测 温 点 数 保护
管材料
WRN-230D K 0-1000 2-12 GH3030
0-800 1Ci18Ni9Ni
WRE-230D E 0-600 1Ci18Ni9Ni
WRN-430D K 0-1000 GH3030
0-800 1Ci18Ni9Ni
WRE-430D E 0-600 Ci18Ni9Ni
1)
热电偶 I 级按协议订货;
2) 保护管其余材质根据协议订货;
3) 外保护管用户应自备

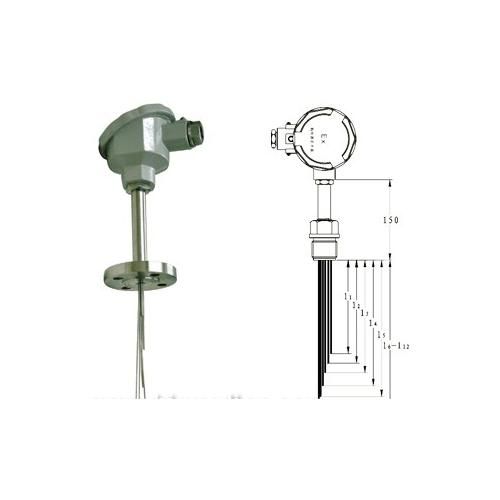

4、安装固定形式
固定螺纹
测温点数 M D H h SW d
2—6 M27x2 ￠40 28 5 32 ￠20
7—12 M33x2 ￠48 33 5 36 ￠34
固定
法兰 测温点数 D D1 D2 H do d
2—6 ￠105 ￠75 — 5 32 ￠20
7—12 ￠115 ￠85 — 5 36 ￠34
5、选型须知
1) 型号
2) 分度号
3) 精度等级
4) 热电偶点数
5) 安装固定形式
6) 保护管材质
7) 长度或插入深度
例：多点热电偶， K 型， 3 点。 L 级，固定螺纹 M27X2,L 1 = 1200,L 2 =1500,L 3 =2000, WRN-220D3I 级 L 1 =1200,L 2 =1500,L 3 =2000, 螺纹 M27x2
