一、聚多年

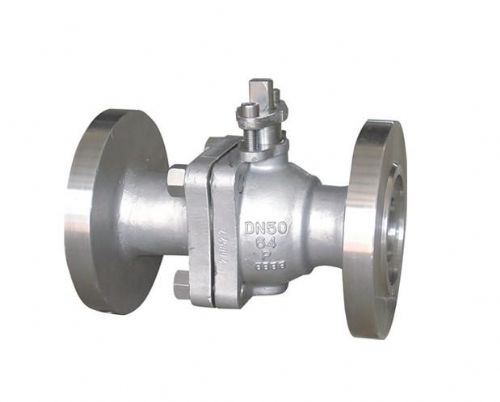

球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广;该阀采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致;
为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置;阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。
适用于水、气、油品、天然气和酸碱腐蚀性介质;适用温度:-196~350℃,公称通径:DN 15-250mm,驱动方式:手动、气动、电动、液动等。
二、主要零部件材料表
序号 零件名称 材料名称
  Q41F/H-P Q41F/H-PL Q41F/H-R Q41F/H-RL
1 阀体/阀盖 0Cr18Ni9 00Cr19Ni10 0Cr17Ni12Mo2 00Cr17Ni12Mo2
2 球体 304 304L 316 316L
3 阀杆 304 304L 316 316L
4 阀座 PTFE/PPL/NYLIN/柔性石墨
5
填料/
垫片 PTFE/PPL/NYLIN/柔性石墨
6
螺栓
不锈钢7
螺母 不锈钢
8 手柄 铸钢
三、主要性能规范表
公称压力(MPa) 1.6 2.5 4.0
强度试验 2.4MPa 3.8MPa 6.0MPa
水密封试验 1.8MPa 2.8MPa 4.4MPa
气密封试验 0.4MPa-0.7MPa
四、主要外形尺寸表
公称压力
PN(MPa) 公称通径
DN(mm) 尺寸(mm)
  L D D1 D2 D6 b-f z-Φd W
1.6 15 130 95 65 45   14-2 4-14 115
 20 140 105 75 55   14-2 4-14 130
 25 150 115 85 65   14-2 4-14 150
 32 165 135 100 78   16-2 4-18 190
 40 180 145 110 85   16-3 4-18 230
 50 200 160 125 100   16-3 4-18 240
 65 220 180 145 120   18-3 4-18 280
 80 250 195 160 135   20-3 8-18 310
 100 280 215 180 155   20-3 8-18 330
 125 320 245 210 185   22-3 8-18 600
 150 360 280 240 210   24-3 8-23 800
 200 400 335 295 265   26-3 12-23 1000
 250 450 425 355 320   30-3 12-25 1200
2.5 15 130 95 65 45   14-2 4-14 115
 20 140 105 75 55   14-2 4-14 130
 25 150 115 85 65   14-2 4-14 150
 32 165 135 100 78   16-2 4-18 190
 40 180 145 110 85   18-3 4-18 230
 50 200 160 125 100   20-3 4-18 240
 65 220 180 145 120   22-3 8-18 280
 80 250 195 160 135   22-3 8-18 310
 100 280 230 190 160   24-3 8-23 330
 125 320 270 220 188   28-3 8-25 600
 150 360 300 250 218   30-3 8-25 800
 200 400 360 310 278   34-3 12-25 1000
 250 450 425 370 332   36-3 12-30 1200
4.0 15 130 95 65 45 40 16-2 4-14 115
 20 140 105 75 55 51 16-2 4-14 130
 25 150 115 85 65 58 16-2 4-14 150
 32 180 135 100 78 66 18-3 4-18 190
 40 200 145 110 85 76 18-3 4-18 230
 50 220 160 125 100 88 20-3 4-18 240
 65 250 180 145 120 110 22-3 8-18 280
 80 280 195 160 135 121 22-3 8-18 310
 100 320 230 190 160 150 24-3 8-23 330
 125 360 270 220 188 176 28-3 8-25 600
 150 400 300 250 218 204 30-3 8-25 800
 200 550 375 320 282 260 38-3 12-30 1200
6.4 15 140 105 75 55 40 18-3 4-14 115
 20 152 125 90 68 51 20-3 4-18 130
 25 180 135 100 78 58 22-3 4-18 150
 32 200 150 110 82 66 24-3 4-23 190
 40 220 165 125 95 76 24-3 4-23 230
 50 250 175 135 105 88 26-3 4-23 240
 65 280 200 160 130 110 28-3 8-23 280
 80 320 210 170 140 121 30-3 8-23 310
 100 360 250 200 168 150 32-3 8-25 330
 125 381 295 240 202 176 36-3 8-30 600
 150 403 340 280 240 204 38-3 8-34 800
 200 502 405 345 300 260 44-3 12-34 1200
