一、属保温

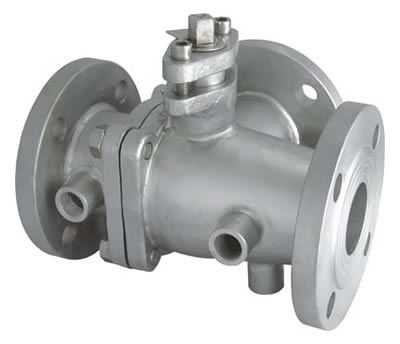

球阀系列，它具有很好的保温保冷特性，同时又能有效降低管路中介质热量损失，其主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。BQ44F
三通保温球阀采用两阀座密封L型结构，具有结构紧凑、外型美观、密封性能好，它不仅能实现对
管道中介质流向的切换，也可使相互垂直的两个通道连通或关闭。
二、主要零件部件材料表
序号 零件名称 材料名称
1 阀体 WCB CF8(304) CF3(304L) CF8M(316) CF3M(316L)
2 球体 2Cr13 0Cr18Ni9 00Cr19Nill 0Cr17Ni12Mo2 0Cr17Ni12Mo2
3 阀杆 2Cr13 0Cr18Ni9 00Cr19Nill 0Cr17Ni12Mo2 0Cr17Ni12Mo2
4
密封圈 聚四氟乙烯、对位聚笨
5
填料 V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨复合垫
6
垫圈 V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨复合垫
适用温度 -28~300℃
三、主要外型尺寸表
公称压力
PN(Mpa) 公称通径
DN(mm) 尺寸(mm)
L L1 D D1 D2 b f Z-φd
1.6 15 150 72 95 65 45 14 2 4-φ14
20 160 80 105 75 55 14 2 4-φ14
25 180 90 115 85 65 14 2 4-φ14
32 200 100 135 100 78 16 2 4-φ18
40 220 110 145 110 85 16 3 4-φ18
50 240 120 160 125 100 16 3 4-φ18
65 260 130 180 145 120 18 3 4-φ18
80 280 140 195 160 135 20 3 8-φ18
100 320 160 215 180 155 20 3 8-φ18
125 380 190 245 210 185 22 3 8-φ18
150 440 220 280 240 210 24 3 8-φ23
200 550 260 335 295 265 26 3 8-φ23
250 670 310 405 355 320 30 3 12-φ25
300 720 370 460 410 375 30 3 12-φ25
四、主要性能参数表
法兰尺寸 JB79-59、GB9113、SH3406、HG20592-2009、ANSI B16.5、JIS B2212
检验和试验 GB/T13927-89、JB/T9092-99
其余制造规范均按本厂标准
