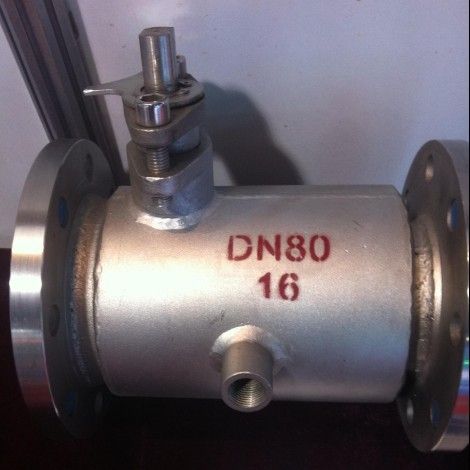

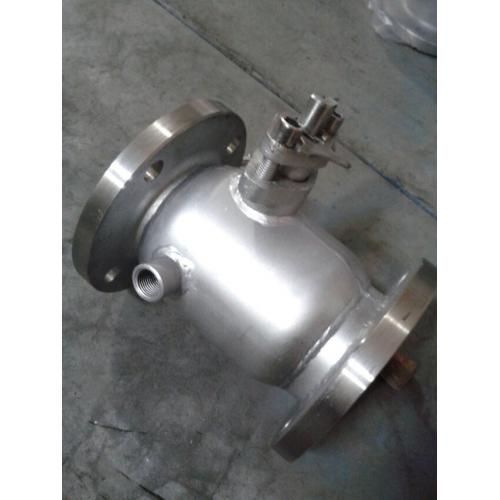

一、也称夹套
球阀，是在球阀的基础上焊装金属夹套，该产品具有良好的保温保冷特性，且阀门的通径和管径一至，介质呈直线流动，阻力小，*适合输送容易凝固、高粘度的液体介质，同时又能有效降低管路中介质的热量损失。此阀采用一体式夹套设计，更能均匀地保温、保冷，夹套、阀体外侧与夹套接管焊接，并采用螺纹式连接方式，其允许蒸汽或冷水的*高压力为1.0MPa，主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
二、主要零件部件材料表
序号 零件名称 材料名称
1 阀体 WCB CF8 CF3 CF8M CF3M
2 球体 2Cr13 F304 F304L F316 F316L
3 阀座 PTFE PTFE PTFE PTFE PTFE
4 阀座支承 25 304 304L 316 316L
5 O形圈
氟橡胶 氟橡胶 氟橡胶 氟橡胶 氟橡胶
6 阀杆 2Cr13 F304 F304L 316 F316L
7
填料 PTFE PTFE PTFE PTFE PTFE
8 阀杆
轴承 PTFE+304 PTFE+304 PTFE+304L PTFE+316 PTFE+316L
9 填料压环 1Cr13 304 304L 316 316L
10 夹套 25 304 304L 316 316L
11 夹套接管 2Cr13 304 304L 316 316L
注：主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。
三、BQ41F夹套
保温球阀主要尺寸表
公称压力
PN(MPa) 公称通径
DN(mm) 主要外型及连接尺寸(mm) 夹套螺纹
连接尺寸 配应
法兰DN(mm)
L L1 D D1 D2 b Z-Φd
1.6 15 108 45 135 100 78 16 4-18 G3/8 32
20 117 55 145 110 85 16 4-18 G3/8 40
25 127 65 160 125 100 16 4-18 G1/2 50
32 140 78 180 145 120 18 8-18 G1/2 65
40 165 85 180 145 120 18 8-18 G1/2 65
50 178 100 195 160 135 19 8-18 G1/2 80
65 203 120 245 210 185 21 8-18 G1/2 125
80 229 135 280 240 210 23 8-23 G1/2 150
100 254 155 335 295 265 24 8-23 G1/2 200
125 267 185 335 295 265 24 12-23 G1/2 200
150 292 210 405 355 320 28 12-25 G1/2 250
200 330 265 520 470 435 32 16-25 G3/4 350
2.5 15 108 45 135 100 78 18 4-18 G3/8 32
20 117 55 145 110 85 18 4-18 G3/8 40
25 127 65 160 125 100 20 4-18 G1/2 50
32 140 78 180 145 120 20 8-18 G1/2 65
40 165 85 180 145 120 22 8-18 G1/2 65
50 178 100 195 160 135 22 8-18 G1/2 80
65 203 120 230 190 160 26 8-25 G1/2 125
80 229 135 300 250 218 28 8-25 G1/2 150
100 254 155 360 310 278 30 12-25 G1/2 200
125 267 185 425 370 332 30 12-25 G1/2 200
150 292 210 425 370 332 32 12-30 G1/2 250
200 330 265 550 490 448 40 16-34 G3/4 350
