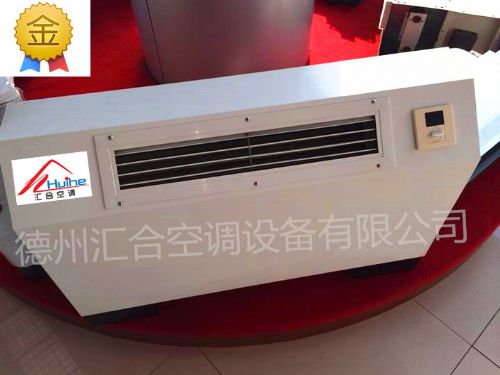

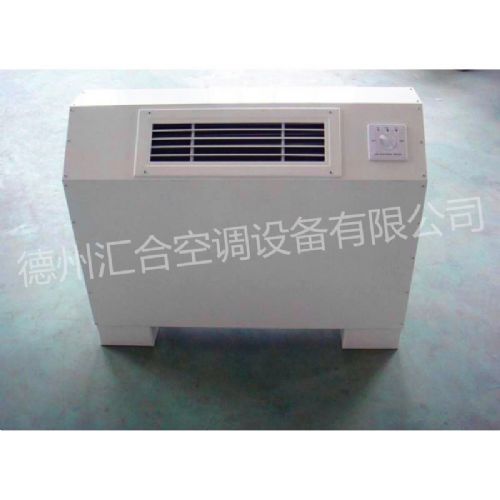

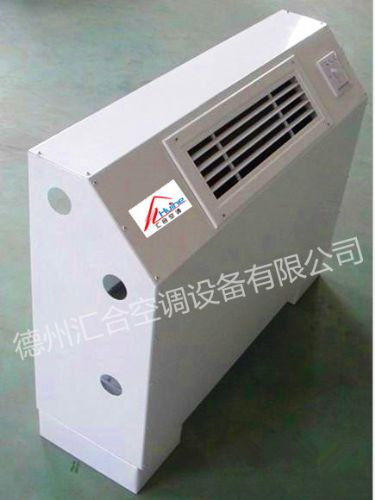

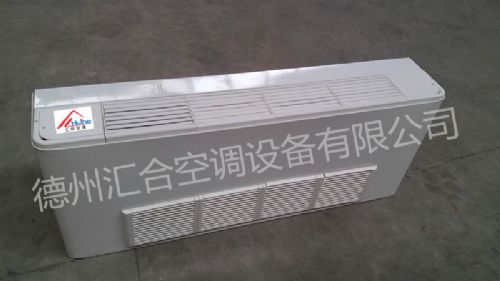

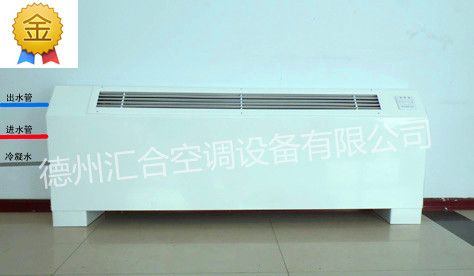

厂家直销，价格低，种类齐全，选择好，质量保证，您舒心，服务及时，您宽心，价格*低，大优惠，互惠互利，做销量，诚实守信长久发展，国之根本，企业之根本。立式明装
风机盘管外形尺寸图：
FP-136LM
B
9
立式明装
风机盘管安装、使用说明
l 立式明装
风机盘管机组安装在水平面上，保持垂直，不得倾斜；卧式机组，安装时四个吊点一定要保持机组水平，防止凝结水管一端抬高造成凝结水外溢。
l 进出水管路应装有阀门，以便于调节和检修，并且必须注意进出水管的清洁和保温工作，凝结水
塑料管不得压扁，不得有死弯，以保证使用时凝结水畅通。
l 机组三档
调速开关，开启时应从高档启动，然后进行其它档次的选择，多机共用时，必须单机控制。
l 机组用
电源：单项220V±10％，50Hz交流，
电机壳应安装安全
接地线，若机组启动有困难，务必注意检查电源是否正常，风轮与电机蜗壳是否接触，机组安装时必须注意外壳，
换热器肋片和风机等不要碰坏，以免影响美观和性能。
l
立式明装风机盘管机组夏季供冷水温度不得低于7℃，冬季供热水温度不得高于80℃，使用的冷、热水必须考虑各地方水质情况，进行软化处理。
l 机组允许使用压力大1.6MPa。
l
过滤器要定期进行清洗。
l 换热器定期清洗，保持清洁，确保传热良好。
l 接通电源后，应先开动风机，观察其旋转方向是否正确。
l 机组如果装在暗处，要设有检修门，便于常年维护。
l 机组在维修时，应切断电源。
l 随着我厂技术的不断提高，对产品规格本厂有权更改，若机组的性能参数更改，以随机的技术文件为准，不另行通知。
立式明装风机盘管订货指南
l 选用风机盘管机组，请明确产品的规格型号及其进出水的左右式。
l
卧式暗装风机盘管机组选配回风箱时，请注明回风方式是下回风还是后回风。
l 卧式暗装风机盘管机组分低静压（12Pa）和高静压（30Pa、50Pa）三种，请在订货时注明。如无特殊要求，则按低静压型供货。
l 欢迎您使用本厂风机盘管机组，凡有特殊要求，您可向本公司或各地分公司联系，在订货前签订技术协议。本公司遵循不断完善产品之原则，对产品性能、规格、材料的部分改进与变更或许难以通知阁下，敬请谅解。同时请与我公司保持联系以索取*新资料。产品选用要点
1. 机组选用主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。
立式明装风机盘管
2. 风机盘管机组送风量约为250~2500m/h，出口静压小于100Pa（出口静压大于30Pa为高静压型）。
3. 选用机组规格应由房间冷、热负荷以及空气的热湿比等因素确定：
1) 当新风与房间空气参数等焓时，风机盘管机组仅负担围护结构和房间内部产生的冷、热负荷；
2) 当新风焓值大于或小于房间空气焓值时，风机盘管机组应加上或扣除部分新风冷、热负荷；
3) 当新风的绝对含湿量低于房间空气含湿量、可全部负担房间湿负荷时，风机盘管可仅负担房间显热负荷，宜按干工况配置；
4) 当房间显热负荷占有较大比重时，应通过显热平衡计算，校核风机盘管机组的风量。
4. 对于双管制水系统（适用于只按季节或只按空调区域进行供热或供冷转换的空调系统）的风机盘管机组，只配置一组盘管，冬夏供热/ 供冷兼用机型。对于四管制水系统（适用于供热/ 供冷频繁转换的空调系统) 的风机盘管机组，应配置加热和冷却两组盘管的组合式机型。
7. 对低温、蓄冷空调系统，应选用大温差机组。
8. 目前，风机盘管机组有下列控制类型：
1) 带三速选择开关，可冬、夏转换，通过室温控制器连动水路电动阀，实施自动控制；
2) 带三速选择开关，可冬、夏转换，通过室温控制器连动风机开停，实施半自动控制；
3) 仅带三速选择开关，实施手动控制。
4) 风机无级调速控制。
根据有关节能标准的要求，应采用电动
温控阀和三档风速结合的控制方式。
9. 选用产品时，应注意噪声、凝露以及配用电机质量三个问题。这是目前抽检中，存在质量问题较多的项目。
10. 国内外风机盘管机组标记方法不同，设计选型需注意和区别。
2施工、安装要点
1. 机组供水入口处，应装设过滤器。在冲洗冷媒水系统干管时，污水不准通过盘管。盘管接管的*高点应设排气装置，*低点应设泄水装置。
2. 风机盘管机组的冷凝水排出管必须有一定的坡度，应保证滴水盘中不积水。
3. 风机盘管机组的安装可参见国家建筑标准设计图集01K403《风机盘管安装》。
3执行标准和相关图集
产品标准
GB/T19232-2003《风机盘管机组》
工程标准
GB50243-2002《通风与空调工程施工质量验收规范》
01K403《风机盘管安装》
